HIWIN Linear Guide - WE series
ไฮวินลิเนียร์ไกด์ WE
HIWIN Linear Guide, Linear Motion - WE series มีคุณสมบัติในการรับน้ำหนักได้เท่ากันทั้งในแนวรัศมี แนวตรงข้าม และแนวด้านข้างซึ่งจะมีแนวเส้นในการรับแรงที่ 45 องศา ตัวรางมีหน้ากว้างซึ่งจะทำให้รับน้ำหนักได้มากอีกทั้งยังรับโมเมนต์ และมีความแข็งแกร่งสูง นอกจากนี้ยังมีคุณสมบัติชดเชยการเยื้องศูนย์ซึ่งจะทำให้ชดเชยความผิดพลาดในการติดตั้งได้แต่ก็ยังมีความแม่นยำตามมาตรฐานของลิเนียร์ไกด์ คุณสมบัติอีกประการหนึ่งคือสามารถใช้รางเดี่ยว และมีความสูงรวมที่ต่ำกว่าทำให้จุดศูนย์ถ่วงต่ำเหมาะกับงานที่มีพื้นที่จำกัด และต้องการรับโมเมนต์ได้สูง
The WE series linear guideway are designed with contact points at 45 degrees. They can absorb most installation errors due to their self-aligning capability while achieving the customer's high accuracy demands. The WE series incorporates a wide rail which allows the guideway to be rated for high loads, moments, and rigidity. For single rail applications, the WE series offers a low profile with a low center of gravity which is ideal for applications where space is limited and high moment ratings are required.
-

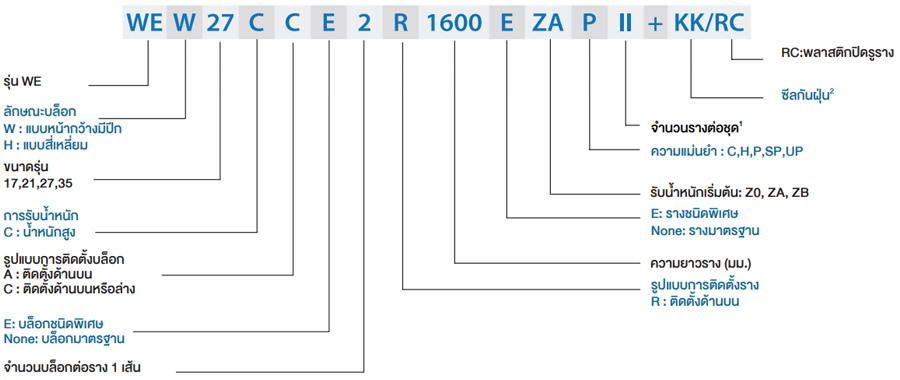

Assembly
-

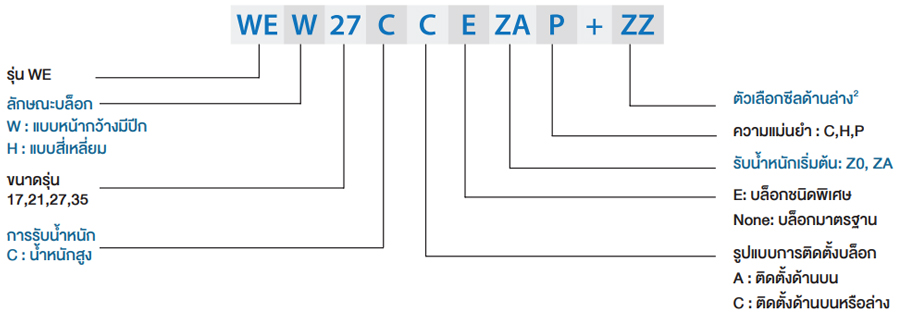

Block
-

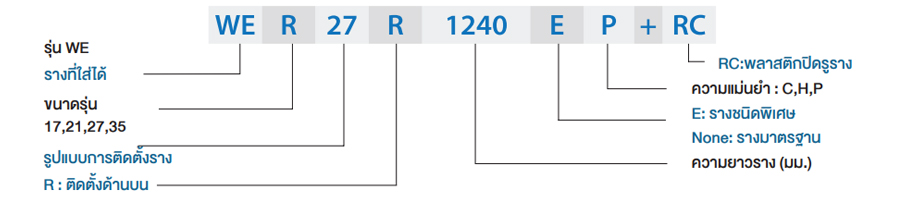

Rail
รายละเอียด (Details) HIWIN Linear Guide - WE series
- มีแนวเส้นในการรับแรงที่ 45 องศา
- รับน้ำหนักได้เท่ากัน แนวรัศมี แนวตรงข้าม และแนวด้าน
- ตัวรางมีหน้ากว้างซึ่งจะทำให้รับน้ำหนักได้มากอีกทั้งยังรับโมเมนต์ และมีความแข็งแกร่งสูง
- มีคุณสมบัติชดเชยการเยื้องศูนย์ซึ่งจะทำให้ชดเชยความผิดพลาดในการติดตั้งได้
- สามารถใช้รางเดี่ยว และมีความสูงรวมที่ต่ำกว่าทำให้จุดศูนย์ถ่วงต่ำ
- เหมาะกับงานที่มีพื้นที่จำกัด และต้องการรับโมเมนต์ได้สูง
- มีช่วงโหลดแบบไดนามิกพื้นฐาน 5.23 - 29.8 kN
- Applications
- Automation equipment、Transportation equipment、Precision Measuring equipment、Semi-conductor equipment、Blow Molding machines、Single Axis Robots-Robotics
รายละเอียดทางเทคนิค (Specifications) HIWIN Linear Guide - WE series

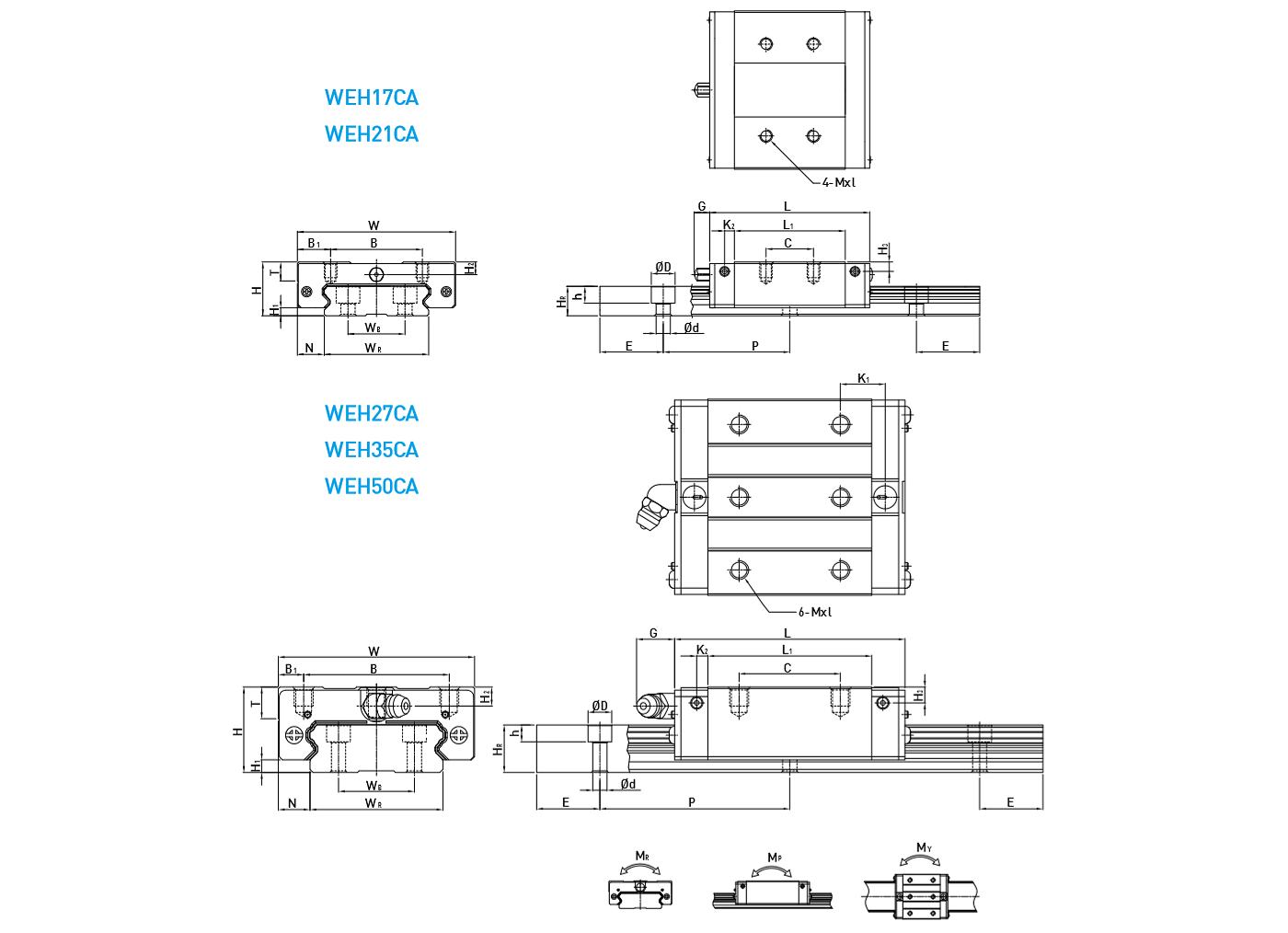

Model Dimensions of Assembly(mm) Dimensions of Block(mm) Dimensions of Rail(mm) Mounting Bolt for Rail Basic Dynamic Load Rating Basic Static Load Rating Static Rated Moment Weight H H1 N W B B1 C L1 L K1 K2 G Mxl T H2 H3 WR WB HR D h d P E (mm) C(kN) C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Block(kg) Rail(kg/m) WEH17CA 17 2.5 8.5 50 29 10.5 15 35 50.6 - 3.1 4.9 M4x5 6 4 3 33 18 9.3 7.5 5.3 4.5 40 15 M4x12 5.23 9.64 0.15 0.062 0.062 0.12 2.2 WEH21CA 21 3 8.5 54 31 11.5 19 41.7 59 14.68 3.65 12 M5x6 8 4.5 4.2 37 22 11 7.5 5.3 4.5 50 15 M4x12 7.21 13.7 0.23 0.1 0.1 0.2 3 WEH27CA 27 4 10 62 46 8 32 51.8 72.8 14.15 3.5 12 M6x6 10 6 5 42 24 15 7.5 5.3 4.5 60 20 M4x16 12.4 21.6 0.42 0.17 0.17 0.35 4.7 WEH35CA 35 4 15.5 100 76 12 50 77.6 102.6 18.35 5.25 12 M8x8 13 8 6.5 69 40 19 11 9 7 80 20 M6x20 29.8 49.4 1.48 0.67 0.67 1.1 9.7 WEH50CA 50 7.5 20 130 100 15 65 112 140 28.05 6 12.9 M10x15 19.5 12 10.5 90 60 24 14 12 9 80 20 M8x25 61.52 97.1 4.03 1.96 1.96 3.16 14.6

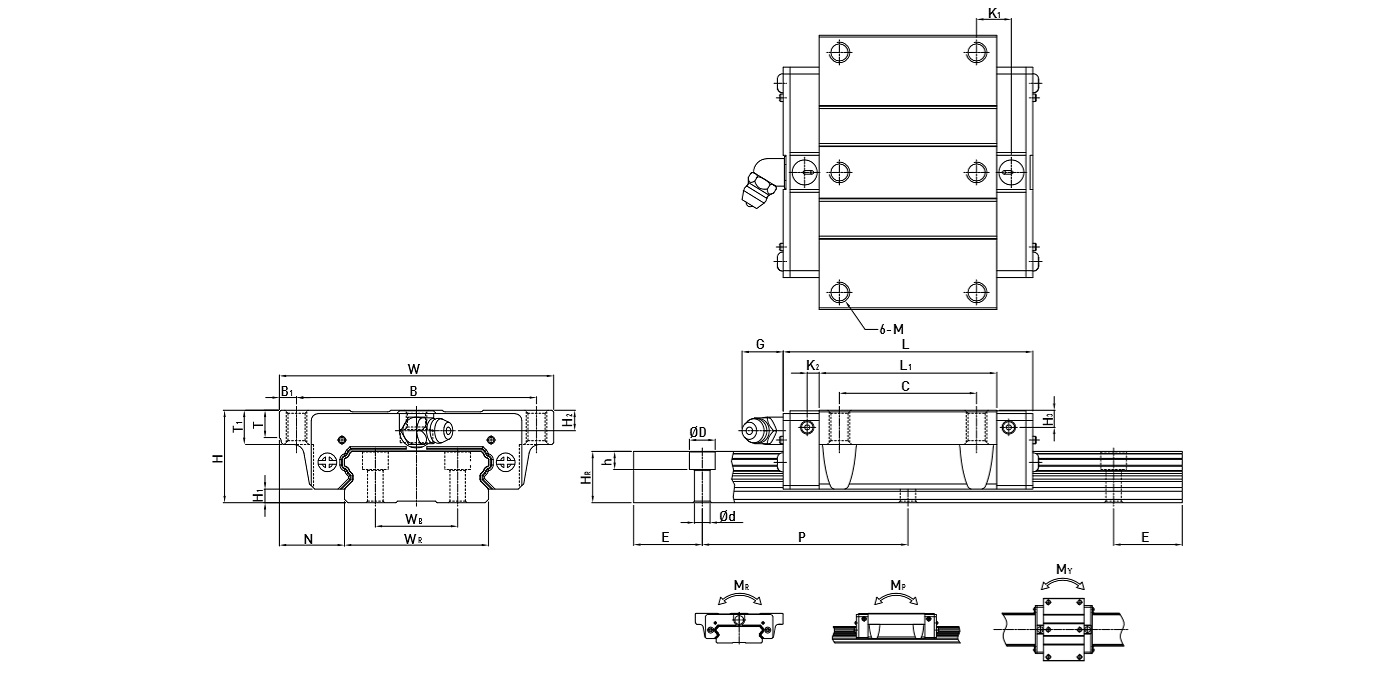

Model Dimensions of Assembly(mm) Dimensions of Block(mm) Dimensions of Rail(mm) Mounting Bolt for Rail Basic Dynamic Load Rating Basic Static Load Rating Static Rated Moment Weight H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3 WR WB HR D h d P E (mm) C(kN) C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Block(kg) Rail(kg/m) WEW17CC 17 2.5 13.5 60 53 3.5 26 35 50.6 - 3.1 4.9 M4 5.3 6 4 3 33 18 9.3 7.5 5.3 4.5 40 15 M4x12 5.23 9.64 0.15 0.062 0.062 0.13 2.2 WEW21CC 21 3 15.5 68 60 4 29 41.7 59 9.68 3.65 12 M5 7.3 8 4.5 4.2 37 22 11 7.5 5.3 4.5 50 15 M4x12 7.21 13.7 0.23 0.1 0.1 0.23 3 WEW27CC 27 4 19 80 70 5 40 51.8 72.8 10.15 3.5 12 M6 8 10 6 5 42 24 15 7.5 5.3 4.5 60 20 M4x16 12.4 21.6 0.42 0.17 0.17 0.43 4.7 WEW35CC 35 4 25.5 120 107 6.5 60 77.6 102.6 13.35 5.25 12 M8 11.2 14 8 6.5 69 40 19 11 9 7 80 20 M6x20 29.8 49.4 1.48 0.67 0.67 1.26 9.7 WEW50CC 50 7.5 36 162 144 9 80 112 140 20.55 6 12.9 M10 14 18 12 10.5 90 60 24 14 12 9 80 20 M8x25 61.52 97.1 4.03 1.96 1.96 3.71 14.6
