HIWIN Linear Guide - MG series

ไฮวินลิเนียร์ไกด์ MG

HIWIN Linear Guide, Linear Motion - MG series เป็นลิเนียร์ไกด์ขนาดเล็กกระทัดรัดพร้อมด้วยการออกแบบให้แนวเส้นในการรับแรงเป็นแบบ กอธิค อาร์ค ทำให้สามารถรับแรงได้สูงในทุกทิศทาง ใช้วัสดุที่ต้านทานการขึ้นสนิมซึ่งวัสดุทั้งหมดจะเป็นสแตนเลสเกรดพิเศษที่เหมาะกับการใช้งานในสภาพแวดล้อมแบบต่าง ๆ Linear Guideway - MG series มีให้เลือกทั้งชนิดบล๊อกหน้าแคบ และบล๊อกหน้ากว้าง

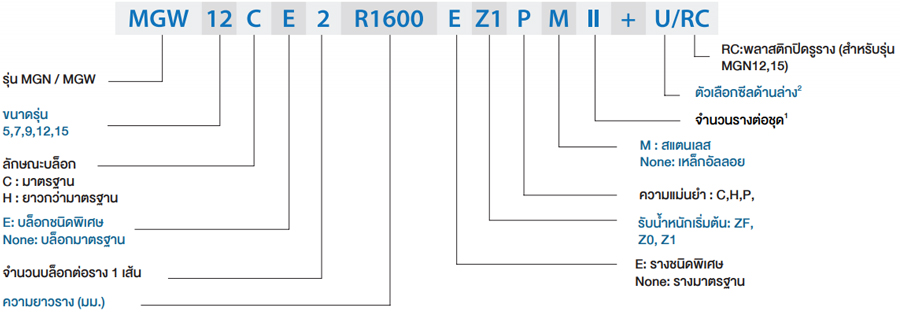

  • Assembly

    Linear Guide - MG series

  • Block

    Block - MG series

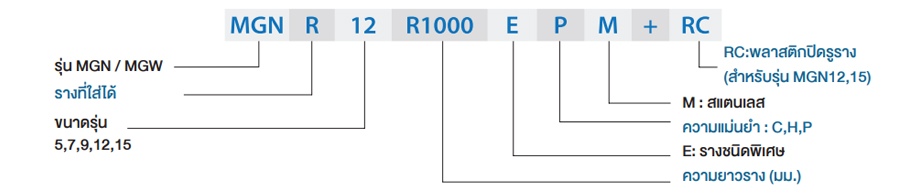

  • Rail

    Rail - MG series
  • Assembly - MG series
  • Block - MG series
  • Rail - MG series

รายละเอียด (Details) HIWIN Linear Guide - MG series

  • แนวเส้นในการรับแรงเป็นแบบ กอธิค อาร์ค ทำให้สามารถรับแรงได้ทุกทิศทาง
  • ใช้วัสดุที่ต้านทานการขึ้นสนิมซึ่งวัสดุทั้งหมดจะเป็นสแตนเลสเกรดพิเศษ
  • มีขนาดที่เล็กกะทัดรัด ใช้งานในสภาพแวดล้อมแบบต่างๆ
  • มีให้เลือกทั้งชนิดบล็อกหน้าแคบ และบล็อกหน้ากว้าง
  • ช่วงโหลดแบบไดนามิกพื้นฐาน 0.68 - 8.93 kN
  • ระดับความแม่นยำ
    • C = ปกติ
    • H = สูง
    • P = แม่นยำ
  • ระดับการับน้ำหนักเริ่มต้น
    • Z0 = มีค่าคลาดเคลื่อน
    • ZA = เริ่มต้นเบามาก
    • ZB = เริ่มต้นเบา

  • The MG series with tiny and light weight design is suitable for miniature equipment. All materials are special grade of stainless steel and alloy steel for anti-corrosion ability. Gothic arch contact design has high rigidity and accuracy characteristic in all directions. Steel balls are constrained by miniature retainer so without loosing balls when remove the block MG series. The design of enlarged width, MGW series, has increased capacity of moment load. Gothic arch contact design has high rigidity characteristic in all directions. Steel balls are constrained by miniature retainer so without loosing balls whem removing the block away from the rail. All metal components are made of stainless steel for anti-corrosion ability.
  • The MG-O recirculation system uses integrated design, the recirculation part is made by resin. Reduced about 20% weight. The design can reach smoother motion performance. Block, rail and stainless components such as ball and retainer, which provides excellect resistance to corrosion. Small and light weeight makes MG-O suitable for miniaturized machinery. MG-O series can be used in many fields, such as semiconductor equipment, robotics, measuring quipment, office aitomation equipment, and the other slider machinery. MG-O is suitable for limited space installation.

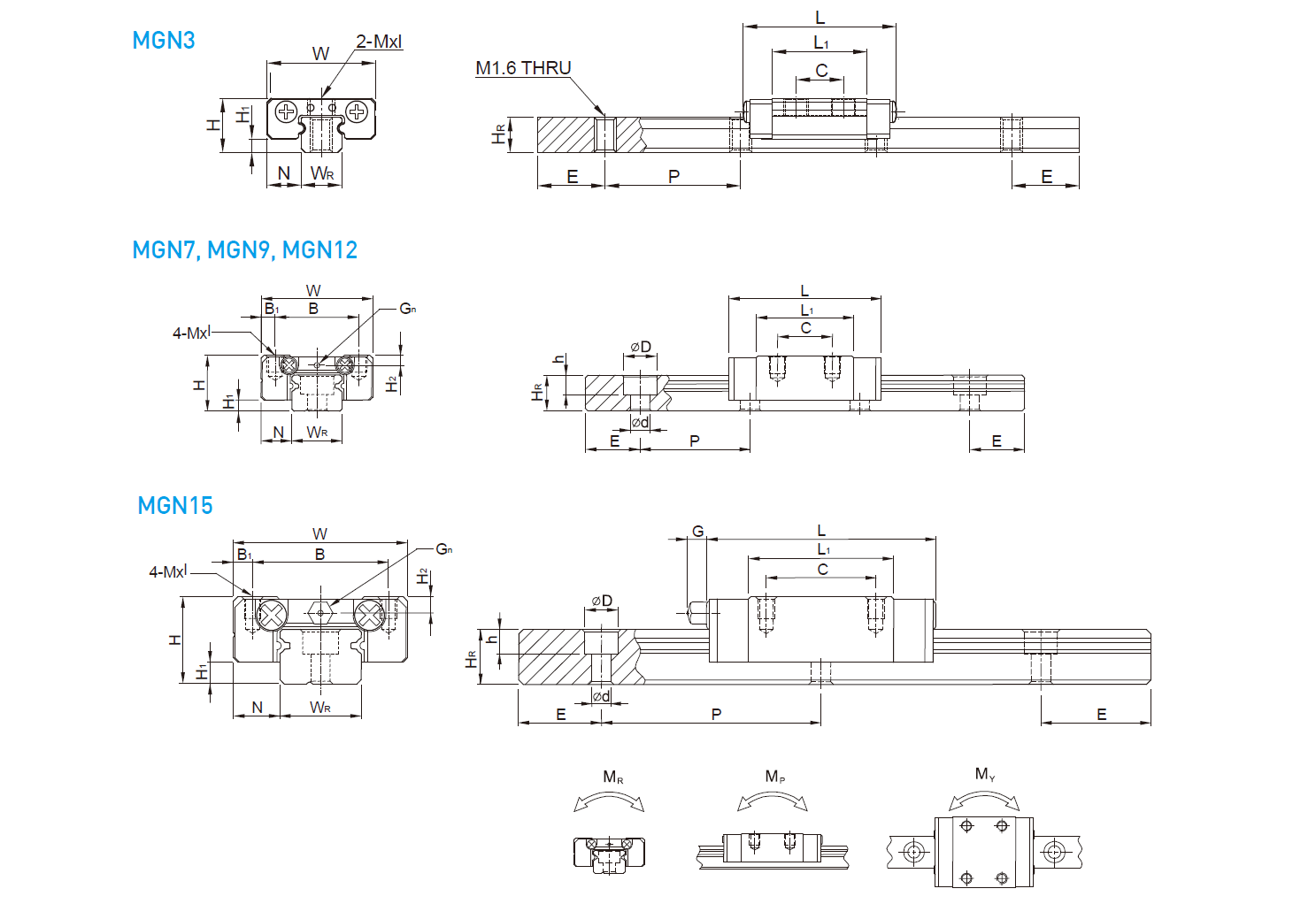

รายละเอียดทางเทคนิค (Specifications) HIWIN Linear Guide - MG series

  • Specification - MG series
    ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
    HH1NWBB1CL1LGGnMxlH2WRHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
    MGN3C 4 1 2.5 8 - - 3.5 7 11.3 - - M1.6x1.3 - 3 2.6 M1.6THRU M1.6THRU M1.6THRU 10 5 M1.6 0.29 0.44 0.7 0.5 0.5 0.001 0.05
    MGN3H 4 1 2.5 8 - - 5.5 11 15.3 - - M2x1.3 - 3 2.6 M1.6THRU M1.6THRU M1.6THRU 10 5 M1.6 0.39 0.68 1 1.3 1.3 0.002 0.05
    MGN7C 8 1.5 5 17 12 2.5 8 13.5 22.5 - Ø1.2 M2x2.5 1.5 7 4.8 4.2 2.3 2.4 15 5 M2x6 0.98 1.24 4.7 2.84 2.84 0.01 0.22
    MGN7H 8 1.5 5 17 12 2.5 13 21.8 30.8 - Ø1.2 M2x2.5 1.5 7 4.8 4.2 2.3 2.4 15 5 M2x6 1.37 1.96 7.64 4.8 4.8 0.015 0.22
    MGN9C 10 2 5.5 20 15 2.5 10 18.9 28.9 - Ø1.4 M3x3 1.8 9 6.5 6 3.5 3.5 20 7.5 M3x8 1.86 2.55 11.76 7.35 7.35 0.016 0.38
    MGN9H 10 2 5.5 20 15 2.5 16 29.9 39.9 - Ø1.4 M3x3 1.8 9 6.5 6 3.5 3.5 20 7.5 M3x8 2.55 4.02 19.6 18.62 18.62 0.026 0.38
    MGN12C 13 3 7.5 27 20 3.5 15 21.7 34.7 - Ø2 M3x3.5 2.5 12 8 6 4.5 3.5 25 10 M3x8 2.84 3.92 25.48 13.72 13.72 0.034 0.65
    MGN12H 13 3 7.5 27 20 3.5 20 32.4 45.4 - Ø2 M3x3.5 2.5 12 8 6 4.5 3.5 25 10 M3x8 3.72 5.88 38.22 36.26 36.26 0.054 0.65
    MGN15C 16 4 8.5 32 25 3.5 20 26.7 42.1 4.5 M3 M3x4 3 15 10 6 4.5 3.5 40 15 M3x10 4.61 5.59 45.08 21.56 21.56 0.059 1.06
    MGN15H 16 4 8.5 32 25 3.5 25 43.4 58.8 4.5 M3 M3x4 3 15 10 6 4.5 3.5 40 15 M3x10 6.37 9.11 73.5 57.82 57.82 0.092 1.06

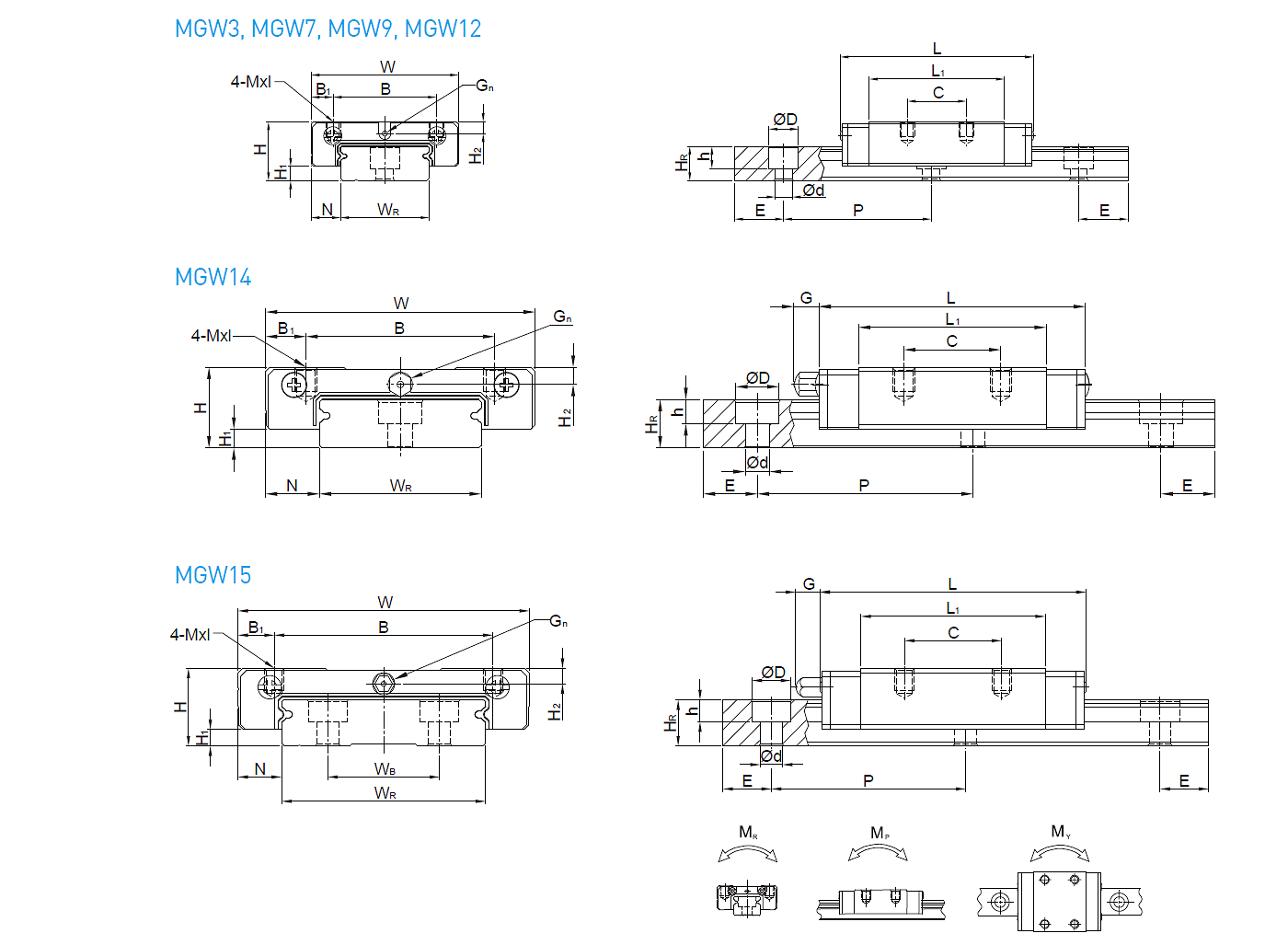

  • Specification - MG series
    ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
    HH1NWBB1CL1LGGnMxlH2WRWBHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
    MGW3C 4.5 1 3 12 - 6 4.5 9.6 15 - Ø0.5 M2-THRU 0.65 6 - 2.9 3.6 1.5 2.4 15 5 M2 0.54 0.84 2.3 1.3 1.3 0.003 0.13
    MGW3H 4.5 1 3 12 - 6 8 14.2 19.6 - Ø0.5 M2-THRU 0.65 6 - 2.9 3.6 1.5 2.4 15 5 M2 0.68 1.18 3.3 2.7 2.7 0.004 0.13
    MGW7C 9 1.9 5.5 25 19 3 10 21 31.2 - Ø1.2 M3x3 1.85 14 - 5.2 6 3.2 3.5 30 10 M3x6 1.37 2.06 15.7 7.14 7.14 0.02 0.51
    MGW7H 9 1.9 5.5 25 19 3 19 30.8 41 - Ø1.2 M3x3 1.85 14 - 5.2 6 3.2 3.5 30 10 M3x6 1.77 3.14 23.45 15.53 15.53 0.029 0.51
    MGW9C 12 2.9 6 30 21 4.5 12 27.5 39.3 - Ø1.2 M3x3 2.4 18 - 7 6 4.5 3.5 30 10 M3x8 2.75 4.12 40.12 18.96 18.96 0.04 0.91
    MGW9H 12 2.9 6 30 23 3.5 24 38.5 50.7 - Ø1.2 M3x3 2.4 18 - 7 6 4.5 3.5 30 10 M3x8 3.43 5.89 54.54 34 34 0.057 0.91
    MGW12C 14 3.4 8 40 28 6 15 31.3 46.1 - Ø1.2 M3x3.6 2.8 24 - 8.5 8 4.5 4.5 40 15 M4x8 3.92 5.59 70.34 27.8 27.8 0.071 1.49
    MGW12H 14 3.4 8 40 28 6 28 45.6 60.4 - Ø1.2 M3x3.6 2.8 24 - 8.5 8 4.5 4.5 40 15 M4x8 5.1 8.24 102.7 57.37 57.37 0.103 1.49
    MGW14C 15 3.5 10 50 35 7.5 18 34.8 49.4 4.7 M3 M4x4.5 3.2 30 - 9 8 4.5 4.5 40 15 M4 5.9 8.44 116.96 48.91 48.91 0.11 1.98
    MGW14H 15 3.5 10 50 35 7.5 35 53 67.6 4.7 M3 M4x4.5 3.2 30 - 9 8 4.5 4.5 40 15 M4 7.7 12.33 170.94 102.12 102.12 0.162 1.98
    MGW15C 16 3.4 9 60 45 7.5 20 38 54.8 5.2 M3 M4x4.2 3.2 42 23 9.5 8 4.5 4.5 40 15 M4x10 6.77 9.22 199.34 56.66 56.66 0.143 2.86
    MGW15H 16 3.4 9 60 45 7.5 35 57 73.8 5.2 M3 M4x4.2 3.2 42 23 9.5 8 4.5 4.5 40 15 M4x10 8.93 13.38 299.01 122.6 122.6 0.215 2.86

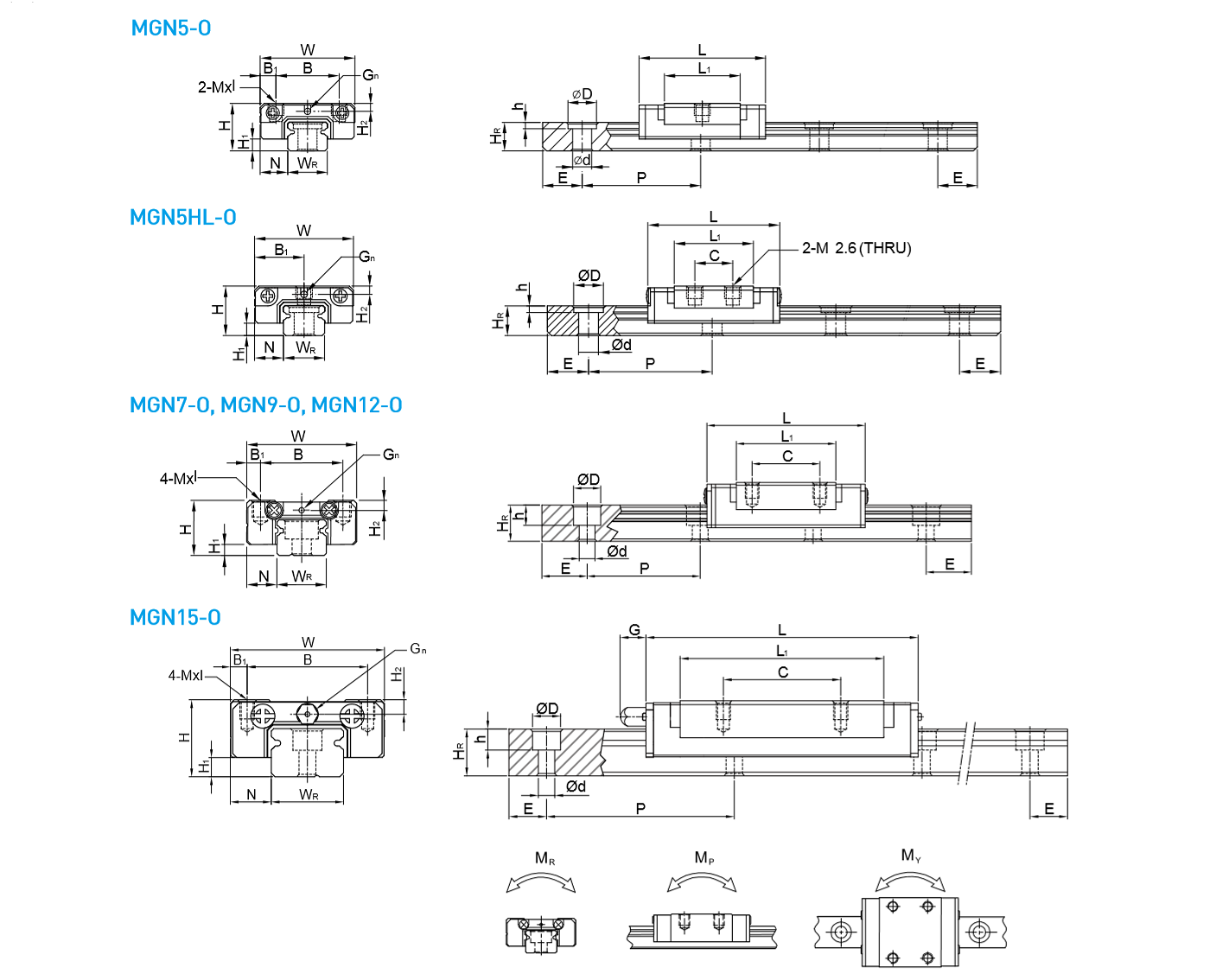

  • Specification - MG series
    ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
    HH1NWBB1CL1LGGnMxlH2WRHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
    MGN5C-O 6 1.5 3.5 12 8 2 - 9.6 16 - 0.8 M2x1.5 1 5 3.6 3.6 0.8 2.4 15 5 M2x6 0.54 0.84 2 1.3 1.3 0.003 0.15
    MGN5H-O 6 1.5 3.5 12 8 2 - 12.6 19 - 0.8 M2x1.5 1 5 3.6 3.6 0.8 2.4 15 5 M2x6 0.67 1.08 2.6 2.3 2.3 0.004 0.15
    MGN5HL-O 6 1.5 3.5 12 - 6 7 12.6 19 - 0.8 M2.6-THRU 1 5 3.6 3.6 0.8 2.4 15 5 M2x6 0.67 1.08 2.6 2.3 2.3 0.004 0.15
    MGN7C-O 8 1.5 5 17 12 2.5 8 13.5 22.5 - Ø1.2 M2x2.5 1.5 7 4.8 4.2 2.3 2.4 15 5 M2x6 0.98 1.24 4.7 2.84 2.84 0.008 0.22
    MGN7H-O 8 1.5 5 17 12 2.5 13 21.8 30.8 - Ø1.2 M2x2.5 1.5 7 4.8 4.2 2.3 2.4 15 5 M2x6 1.37 1.96 7.64 4.8 4.8 0.012 0.22
    MGN9C-O 10 2.2 5.5 20 15 2.5 10 19.4 30 - Ø1.4 M3x3 1.8 9 6.5 6 3.5 3.5 20 7.5 M3x8 2.01 2.84 13.05 8.97 8.97 0.012 0.38
    MGN9H-O 10 2.2 5.5 20 15 2.5 16 29.3 39.9 - Ø1.4 M3x3 1.8 9 6.5 6 3.5 3.5 20 7.5 M3x8 2.5 3.93 19.71 21.47 21.47 0.02 0.38
    MGN12C-O 13 3 7.5 27 20 3.5 15 22 35 - Ø2 M3x3.5 2.5 12 8 6 4.5 3.5 25 10 M3x8 2.84 3.92 25.48 13.72 13.72 0.025 0.65
    MGN12H-O 13 3 7.5 27 20 3.5 20 34.6 47.6 - Ø2 M3x3.5 2.5 12 8 6 4.5 3.5 25 10 M3x8 4.27 5.9 38.4 37.49 37.49 0.047 0.65
    MGN15C-O 16 4 8.5 32 25 3.5 20 26.7 41.3 4.50 M3 M3x4 3 15 10 6 4.5 3.5 40 15 M3x10 4.61 5.59 45.08 21.56 21.56 0.057 1.06
    MGN15H-O 16 4 8.5 32 25 3.5 25 43.4 58 4.50 M3 M3x4 3 15 10 6 4.5 3.5 40 15 M3x10 6.37 9.11 73.5 57.82 57.82 0.088 1.06

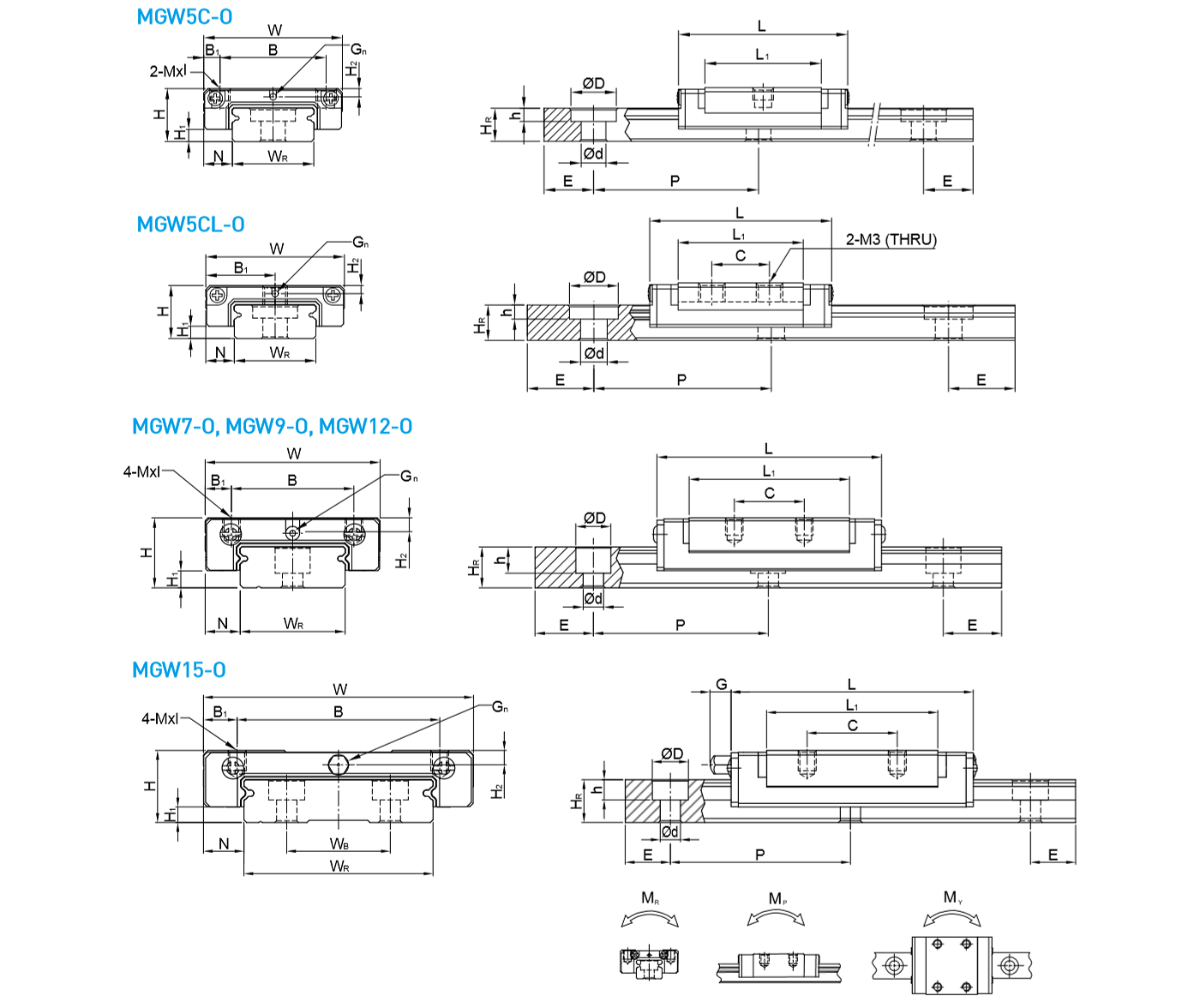

  • Specification - MG series
    ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
    HH1NWBB1CL1LGGnMxlH2WRWBHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
    MGW5C-O 6.5 1.5 3.5 17 13 2 - 14.1 20.5 - Ø0.8 M2.5x1.5 1 10 - 4 5.5 1.6 3 20 5 M2.5X7 0.68 1.18 5.5 2.7 2.7 0.006 0.34
    MGW5CL-O 6.5 1.5 3.5 17 - 8.5 6.5 14.1 20.5 - Ø0.8 M3-THRU 1 10 - 4 5.5 1.6 3 20 5 M2.5X7 0.68 1.18 5.5 2.7 2.7 0.006 0.34
    MGW7C-O 9 1.9 5.5 25 19 3 10 21 31.2 - Ø1.2 M3x3 1.85 14 - 5.2 6 3.2 3.5 30 10 M3x6 1.37 2.06 15.7 7.14 7.14 0.018 0.51
    MGW7H-O 9 1.9 5.5 25 19 3 19 30.8 41 - Ø1.2 M3x3 1.85 14 - 5.2 6 3.2 3.5 30 10 M3x6 1.77 3.14 23.45 15.53 15.53 0.026 0.51
    MGW9C-O 12 2.95 6 30 21 4.5 12 27.5 39.7 - Ø1.2 M3x3 2.65 18 - 7 6 4.5 3.5 30 10 M3x8 2.75 4.12 40.12 18.96 18.96 0.038 0.91
    MGW9H-O 12 2.95 6 30 23 3.5 24 38.5 50.7 - Ø1.2 M3x3 2.65 18 - 7 6 4.5 3.5 30 10 M3x8 3.43 5.89 54.54 34 34 0.053 0.91
    MGW12C-O 14 3.45 8 40 28 6 15 31.3 45.1 - Ø1.2 M3x3.6 2.8 24 - 8.5 8 4.5 4.5 40 15 M4x8 3.92 5.59 70.34 27.8 27.8 0.066 1.49
    MGW12H-O 14 3.45 8 40 28 6 28 45.6 59.4 - Ø1.2 M3x3.6 2.8 24 - 8.5 8 4.5 4.5 40 15 M4x8 5.1 8.24 102.7 57.37 57.37 0.093 1.49
    MGW15C-O 16 3.45 9 60 45 7.5 20 38 53.8 5.2 M3 M4x4.2 3.2 42 23 9.5 8 4.5 4.5 40 15 M4x10 6.77 9.22 199.34 56.66 56.66 0.138 2.86
    MGW15H-O 16 3.45 9 60 45 7.5 35 57 72.8 5.2 M3 M4x4.2 3.2 42 23 9.5 8 4.5 4.5 40 15 M4x10 8.93 13.38 299.01 122.6 122.6 0.2 2.86
