HIWIN Linear Guide - EG series
ไฮวินลิเนียร์ไกด์ EG
HIWIN Linear Guide, Linear Motion - EG series เป็นลิเนียร์ไกด์ที่ออกแบบมาให้มีความสูงรวมที่ต่ำกว่าปรกติ สามารถรับน้ำหนักได้มาก ความแข็งแกร่งสูง อีกทั้งยังมีคุณสมบัติที่สามารถรับน้ำหนักได้ทั้ง 4 ทิศทาง มีคุณสมบัติการชดเชยความเยื้องศูนย์ ทำให้สามารถทำงานที่ต้องการความแม่นยำสูงได้ อีกประการหนึ่งคือ ด้วยความสูงรวมที่ต่ำกว่า และความยาวที่สั้นกว่าทำให้ EG series เหมาะกับงานที่ต้องการความเร็วสูง เครื่องจักรอัตโนมัติ และการใช้งานที่มีข้อจำกัดเรื่องพื้นที่
EG series linear guideway is possessed with high load capacity high rigidity because of the four rows design. It also feature the same load in four directions and self-aligning capability to absorb installation-error which can achieve high accuracy. Besides, the lower assembly height and the shorter length make the EG series more suitble for the high-speed, automation machines and applications where space is limited.
-

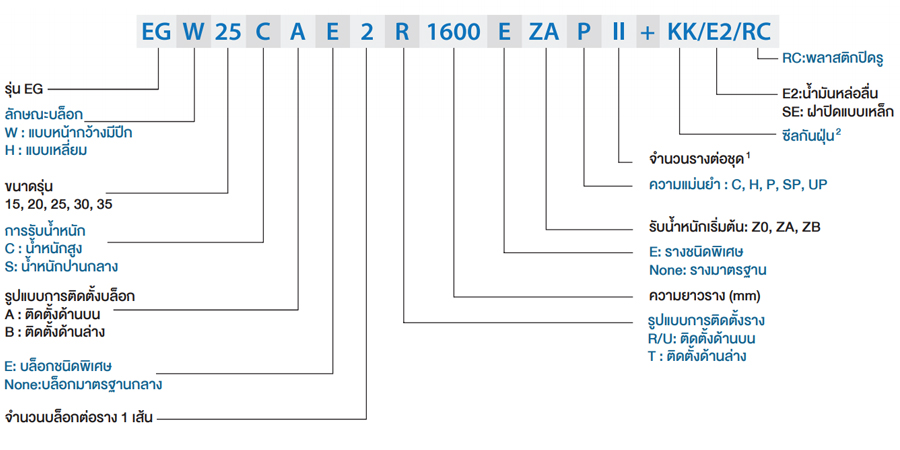

Assembly
-

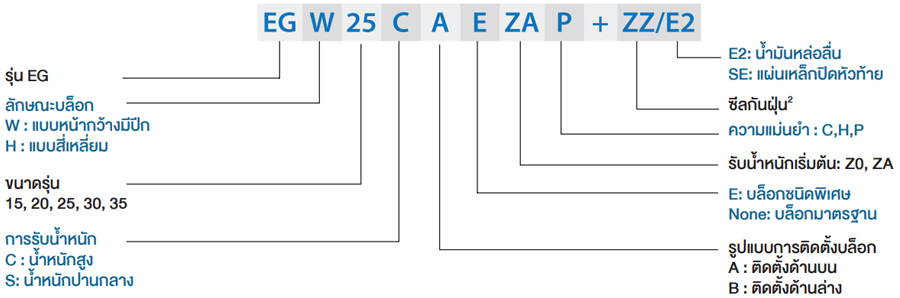

Block
-

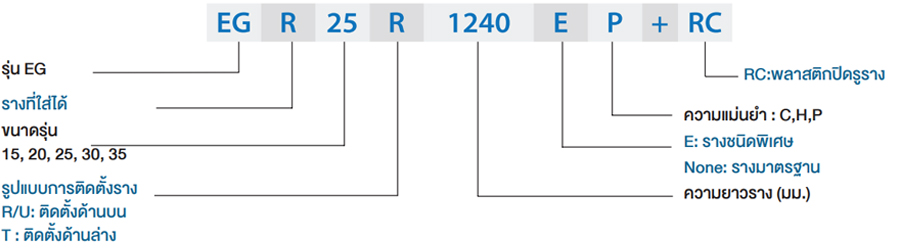

Rail
รายละเอียด (Details) HIWIN Linear Guide - EG series
- EG series ออกแบบมาให้มีความสูงรวมที่ต่ำกว่าปกติ
- สามารถรับน้ำหนักได้มาก มีความแข็งแกร่งสูง
- สามารถรับน้ำหนักได้ทั้งสี่ทิศทาง และคุณสมบัติการชดเชยความเยื้องศูนย์
- เหมาะสำหรับทำงานที่ต้องการความแม่นยำสูงได้
- เหมาะกับงานที่ต้องการความเร็วสูง เครื่องจักรอัตโนมัติ และการใช้ในงานที่มีขีดจำกัดในเรื่องพื้นที่
- ช่วงโหลดแบบไดนามิกพื้นฐาน 5.35 - 33.35 kN
รายละเอียดทางเทคนิค (Specifications) HIWIN Linear Guide - EG series

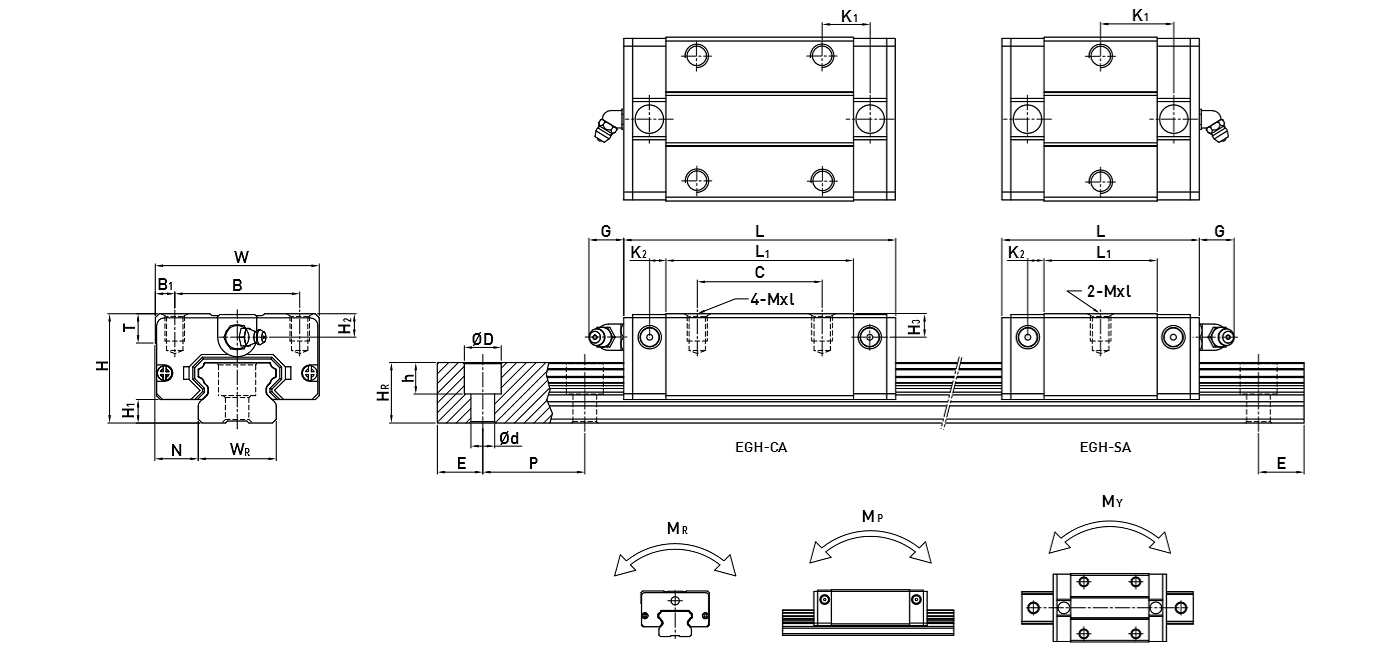

Model Dimensions of Assembly(mm) Dimensions of Block(mm) Dimensions of Rail(mm) Mounting Bolt for Rail Basic Dynamic Load Rating Basic Static Load Rating Static Rated Moment Weight H H1 N W B B1 C L1 L K1 K2 G Mxl T H2 H3 WR HR D h d P E (mm) C(kN) C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Block(kg) Rail(kg/m) EGH15SA 24 4.5 9.5 34 26 4 - 23.1 40.1 14.8 3.5 5.7 M4x6 6 5.5 6 15 12.5 6 4.5 3.5 60 20 M3x16 5.35 9.4 0.08 0.04 0.04 0.09 1.25 EGH15CA 24 4.5 9.5 34 26 4 26 39.8 56.8 10.15 3.5 5.7 M4x6 6 5.5 6 15 12.5 6 4.5 3.5 60 20 M3x16 7.83 16.19 0.13 0.1 0.1 0.15 1.25 EGH20SA 28 6 11 42 32 5 - 29 50 18.75 4.15 12 M5x7 7.5 6 6 20 15.5 9.5 8.5 6 60 20 M5x16 7.23 12.74 0.13 0.06 0.06 0.15 2.08 EGH20CA 28 6 11 42 32 5 32 48.1 69.1 12.3 4.15 12 M5x7 7.5 6 6 20 15.5 9.5 8.5 6 60 20 M5x16 10.31 21.13 0.22 0.16 0.16 0.24 2.08 EGH25SA 33 7 12.5 48 35 6.5 - 35.5 59.1 21.9 4.55 12 M6x9 8 8 8 23 18 11 9 7 60 20 M6x20 11.4 19.5 0.23 0.12 0.12 0.25 2.67 EGH25CA 33 7 12.5 48 35 6.5 35 59 82.6 16.15 4.55 12 M6x9 8 8 8 23 18 11 9 7 60 20 M6x20 16.27 32.4 0.38 0.32 0.32 0.41 2.67 EGH30SA 42 10 16 60 40 10 - 41.5 69.5 26.75 6 12 M8x12 9 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.1 0.4 0.21 0.21 0.45 4.35 EGH30CA 42 10 16 60 40 10 40 70.1 98.1 21.05 6 12 M8x12 9 8 9 28 23 11 9 7 80 20 M6x25 23.7 47.46 0.68 0.55 0.55 0.76 4.35 EGH35SA 48 11 18 70 50 10 - 45 75 28.5 7 12 M8x12 10 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 22.66 37.38 0.56 0.31 0.31 0.74 6.14 EGH35CA 48 11 18 70 50 10 50 78 108 20 7 12 M8x12 10 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 33.35 64.84 0.98 0.69 0.69 1.1 6.14

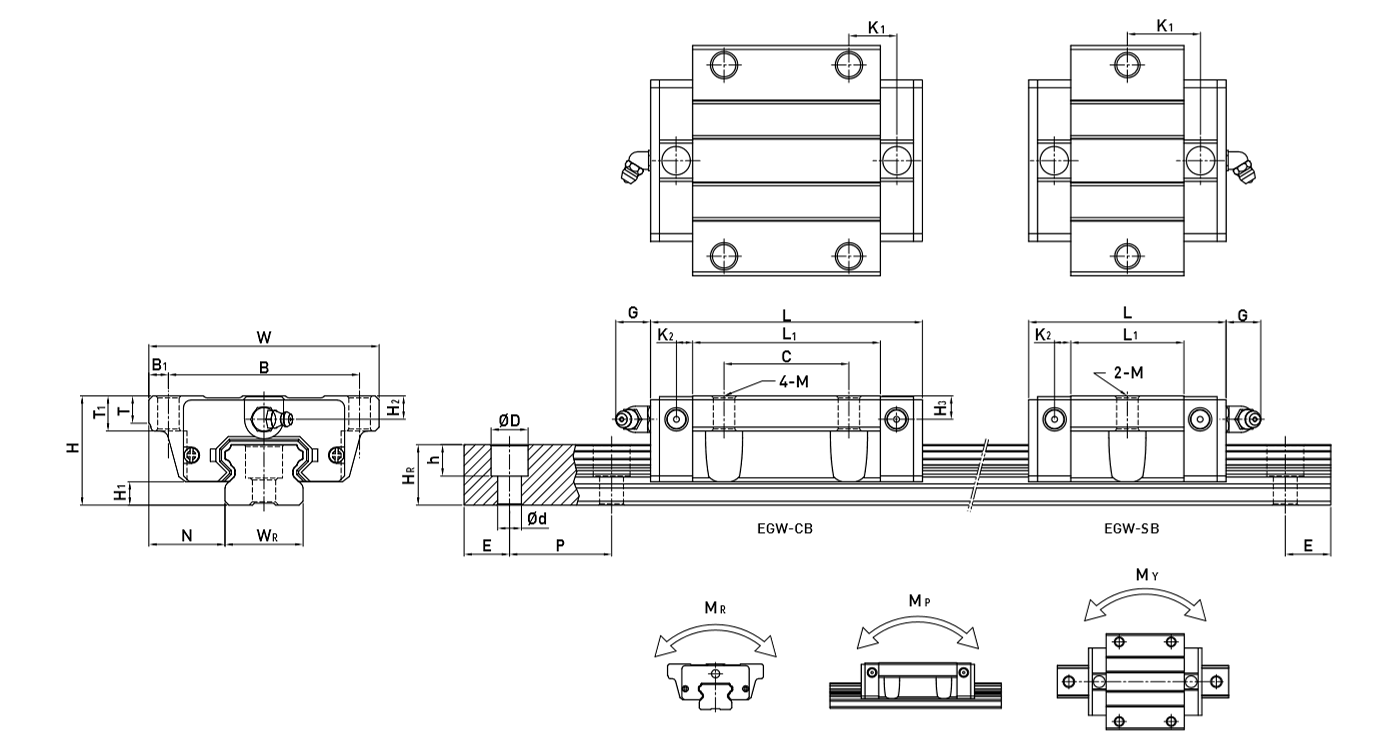

Model Dimensions of Assembly(mm) Dimensions of Block(mm) Dimensions of Rail(mm) Mounting Bolt for Rail Basic Dynamic Load Rating Basic Static Load Rating Static Rated Moment Weight H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3 WR HR D h d P E (mm) C(kN) C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Block(kg) Rail(kg/m) EGW15SA 24 4.5 18.5 52 41 5.5 - 23.1 40.1 14.8 3.5 5.7 M5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3x16 5.35 9.4 0.08 0.04 0.04 0.12 1.25 EGW15CA 24 4.5 18.5 52 41 5.5 26 39.8 56.8 10.15 3.5 5.7 M5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3x16 7.83 16.19 0.13 0.1 0.1 0.21 1.25 EGW20SA 28 6 19.5 59 49 5 - 29 50 18.75 4.15 12 M6 7 9 6 6 20 15.5 9.5 8.5 6 60 20 M5x16 7.23 12.74 0.13 0.06 0.06 0.19 2.08 EGW20CA 28 6 19.5 59 49 5 32 48.1 69.1 12.3 4.15 12 M6 7 9 6 6 20 15.5 9.5 8.5 6 60 20 M5x16 10.31 21.13 0.22 0.16 0.16 0.32 2.08 EGW25SA 33 7 25 73 60 6.5 - 35.5 59.1 21.9 4.55 12 M8 7.5 10 8 8 23 18 11 9 7 60 20 M6x20 11.4 19.5 0.23 0.12 0.12 0.35 2.67 EGW25CA 33 7 25 73 60 6.5 35 59 82.6 16.15 4.55 12 M8 7.5 10 8 8 23 18 11 9 7 60 20 M6x20 16.27 32.4 0.38 0.32 0.32 0.59 2.67 EGW30SA 42 10 31 90 72 9 - 41.5 69.5 26.75 6 12 M10 7 10 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.1 0.4 0.21 0.21 0.62 4.35 EGW30CA 42 10 31 90 72 9 40 70.1 98.1 21.05 6 12 M10 7 10 8 9 28 23 11 9 7 80 20 M6x25 23.7 47.46 0.68 0.55 0.55 1.04 4.35 EGW35SA 48 11 33 100 82 9 - 45 75 28.5 7 12 M10 10 13 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 22.66 37.38 0.56 0.31 0.31 0.84 6.14 EGW35CA 48 11 33 100 82 9 50 78 108 20 7 12 M10 10 13 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 33.35 64.84 0.98 0.69 0.69 1.45 6.14
Model Dimensions of Assembly(mm) Dimensions of Block(mm) Dimensions of Rail(mm) Mounting Bolt for Rail Basic Dynamic Load Rating Basic Static Load Rating Static Rated Moment Weight H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3 WR HR D h d P E (mm) C(kN) C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Block(kg) Rail(kg/m) EGW15SB 24 4.5 18.5 52 41 5.5 - 23.1 40.1 14.8 3.5 5.7 Ø4.5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3x16 5.35 9.4 0.08 0.04 0.04 0.12 1.25 EGW15CB 24 4.5 18.5 52 41 5.5 26 39.8 56.8 10.15 3.5 5.7 Ø4.5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3x16 7.83 16.19 0.13 0.1 0.1 0.21 1.25 EGW20SB 28 6 19.5 59 49 5 - 29 50 18.75 4.15 12 Ø5.5 7 9 6 6 20 15.5 9.5 8.5 6 60 20 M5x16 7.23 12.74 0.13 0.06 0.06 0.19 2.08 EGW20CB 28 6 19.5 59 49 5 32 48.1 69.1 12.3 4.15 12 Ø5.5 7 9 6 6 20 15.5 9.5 8.5 6 60 20 M5x16 10.31 21.13 0.22 0.16 0.16 0.32 2.08 EGW25SB 33 7 25 73 60 6.5 - 35.5 59.1 21.9 4.55 12 Ø7 7.5 10 8 8 23 18 11 9 7 60 20 M6x20 11.4 19.5 0.23 0.12 0.12 0.35 2.67 EGW25CB 33 7 25 73 60 6.5 35 59 82.6 16.15 4.55 12 Ø7 7.5 10 8 8 23 18 11 9 7 60 20 M6x20 16.27 32.4 0.38 0.32 0.32 0.59 2.67 EGW30SB 42 10 31 90 72 9 - 41.5 69.5 26.75 6 12 Ø9 7 10 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.1 0.4 0.21 0.21 0.62 4.35 EGW30CB 42 10 31 90 72 9 40 70.1 98.1 21.05 6 12 Ø9 7 10 8 9 28 23 11 9 7 80 20 M6x25 23.7 47.46 0.68 0.55 0.55 1.04 4.35 EGW35SB 48 11 33 100 82 9 - 45 75 28.5 7 12 Ø9 10 13 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 22.66 37.38 0.56 0.31 0.31 0.84 6.14 EGW35CB 48 11 33 100 82 9 50 78 108 20 7 12 Ø9 10 13 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 33.35 64.84 0.98 0.69 0.69 1.45 6.14
