HIWIN Linear Guide - QW series
ไฮวินลิเนียร์ไกด์ QW
HIWIN Linear Guide, Linear Motion - QW series จะมีเทคโนโลยีซิงค์โมชั่น (SynchMotionTM) ซึ่งก็จะครอบคลุมคุณลักษณะที่ดีทั้งหมดของ WE series คุณลักษณะดังกล่าวคือรับโมเมนต์ได้สูงทำให้สามารถใช้งานเป็นรางเดี่ยวได้หรือลักษณะงานที่ต้องการประหยัดพื้นที่ ด้วยคุณลักษณะของซิ้งค์โมชั่นทำให้การทำงานเงียบ ทำงานได้อย่างราบรื่น การหล่อลื่นทำได้ดี อายุการใช้งานนาน QW series ยังสามารถเปลี่ยนใช้กับ WE series ได้
The HIWIN QW series linear guideway with SynchMotionTM Technology pssesses all the advantages of the WE series, which feature high moment rigidity and is suitable for single tail or space saving applications, With the SyncgMotionTM technology it also provides quieter and smoother movement, superior lubrication, and longer service life.
-

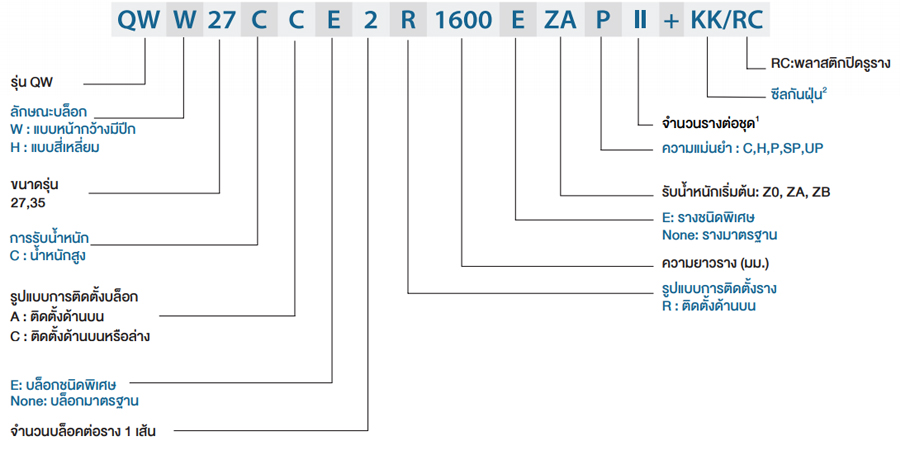

Assembly
-

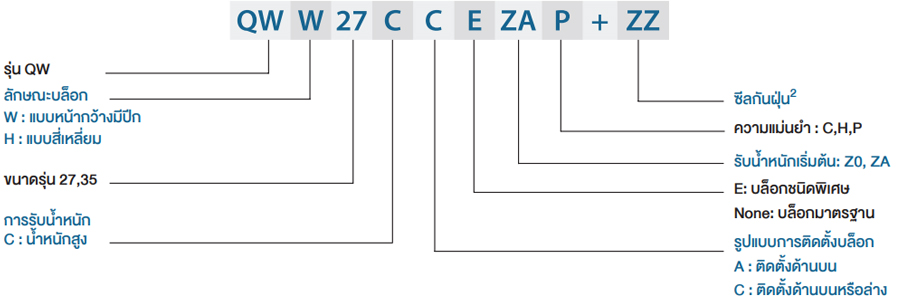

Block
-

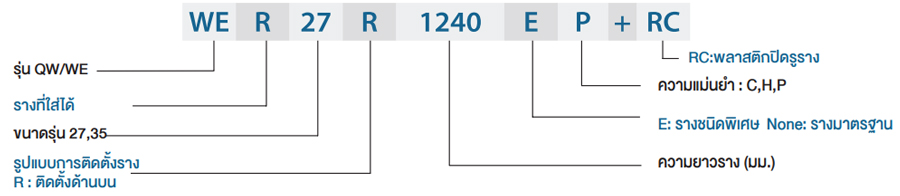

Rail
รายละเอียด (Details) HIWIN Linear Guide - QW series
- มีเทคโนโลยี ซิงค์โมชั่น (SynchMotionTM)
- ครอบคลุมคุณลักษณะที่ดีทั้งหมดของ รุ่น WE series
- รับโมเมนต์ได้สูงทำให้สามารถใช้งานเป็นรางเดี่ยวได้
- ใช้ในลักษณะงานที่ต้องการประหยัดพื้นที่
- การทำงานเงียบ ทำงานได้อย่างราบรื่น การหล่อลื่นทำได้ดี อายุการใช้งานนาน
- สามารถเปลี่ยนใช้กับ WE series
รายละเอียดทางเทคนิค (Specifications) HIWIN Linear Guide - QW series

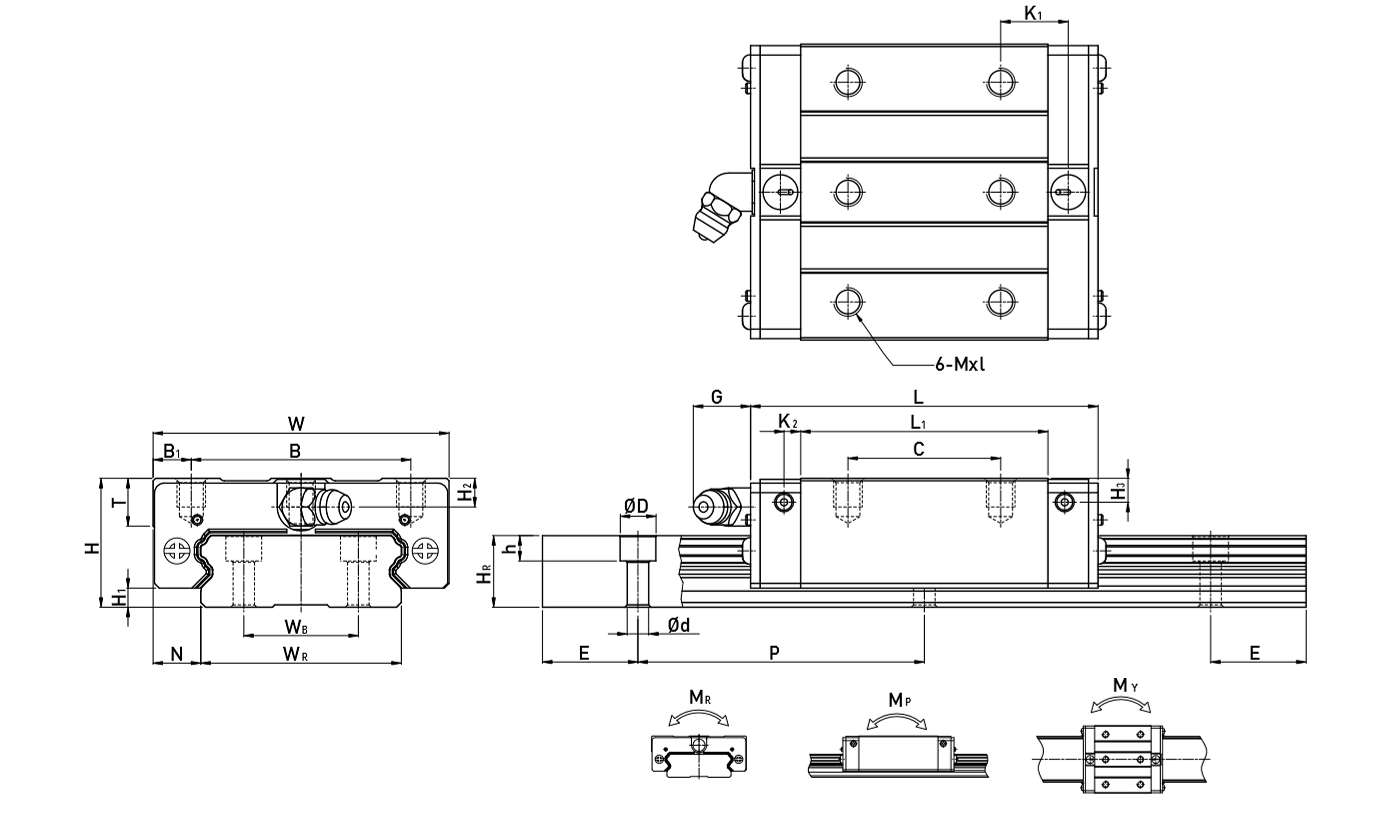

Model Dimensions of Assembly(mm) Dimensions of Block(mm) Dimensions of Rail(mm) Mounting Bolt for Rail Basic Dynamic Load Rating Basic Static Load Rating Static Rated Moment Weight H H1 N W B B1 C L1 L K1 K2 G Mxl T H2 H3 WR WB HR D h d P E (mm) C(kN) C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Block(kg) Rail(kg/m) QWH17CA 17 2.5 8.5 50 29 10.5 15 38 51 13.95 2.45 4.9 M4x5 6 4 2.5 33 18 9.3 7.5 5.3 4.5 40 15 M4x12 7.32 9.1 0.14 0.055 0.055 0.12 2.2 QWH21CA 21 3 8.5 54 31 11.5 19 41.7 59 14.68 3.3 12 M5x6 8 4.5 4.2 37 22 11 7.5 5.3 4.5 50 15 M4x12 8.1 12.1 0.21 0.08 0.08 0.2 3 QWH27CA 27 4 10 62 46 8 32 56.6 73.2 15.45 3.15 12 M6x6 10 6 5 42 24 15 7.5 5.3 4.5 60 20 M4x16 16 22.2 0.42 0.2 0.2 0.35 4.7 QWH35CA 35 4 15.5 100 76 12 50 83 107 21.5 5 12 M8x8 13 8 6.5 69 40 19 11 9 7 80 20 M6x20 36.8 49.2 1.51 0.65 0.65 1.1 9.7

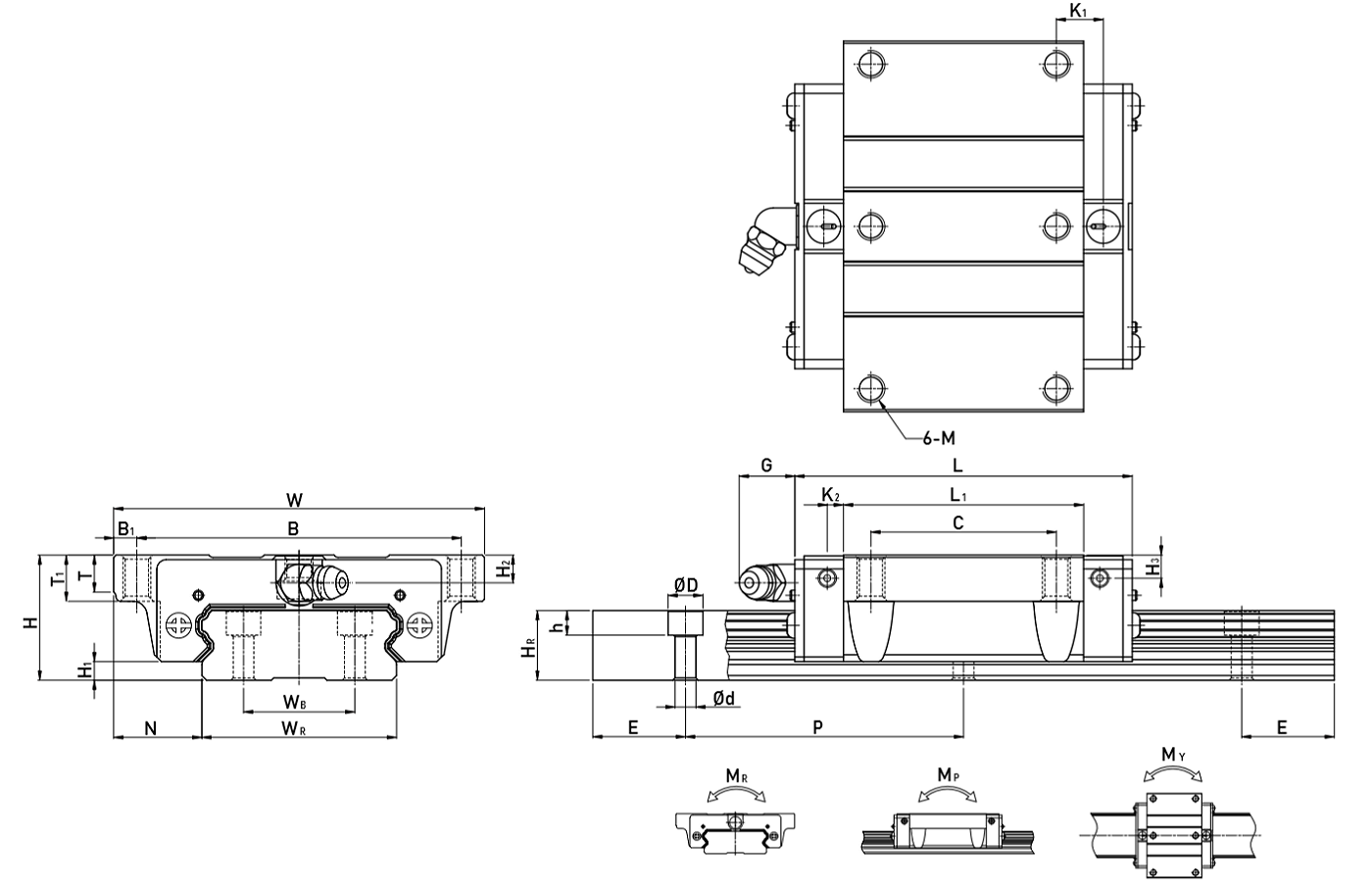

Model Dimensions of Assembly(mm) Dimensions of Block(mm) Dimensions of Rail(mm) Mounting Bolt for Rail Basic Dynamic Load Rating Basic Static Load Rating Static Rated Moment Weight H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3 WR WB HR D h d P E (mm) C(kN) C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Block(kg) Rail(kg/m) QWW17CC 17 2.5 13.5 60 53 3.5 26 38 51 8.45 2.45 4.9 M4 6 5.1 4 2.5 33 18 9.3 7.5 5.3 4.5 40 15 M4x12 7.32 9.1 0.14 0.055 0.055 0.13 2.2 QWW21CC 21 3 15.5 68 60 4 29 41.7 59 9.68 3.3 12 M5 7.3 8 4.5 4.2 37 22 11 7.5 5.3 4.5 50 15 M4x12 8.1 12.1 0.21 0.08 0.08 0.23 3 QWW27CC 27 4 19 80 70 5 40 56.6 73.2 11.45 3.15 12 M6 8 10 6 5 42 24 15 7.5 5.3 4.5 60 20 M4x16 16 22.2 0.42 0.2 0.2 0.43 4.7 QWW35CC 35 4 25.5 120 107 6.5 60 83 107 16.5 5 12 M8 11.2 14 8 6.5 69 40 19 11 9 7 80 20 M6x20 36.8 49.2 1.51 0.65 0.65 1.26 9.7
