HIWIN Linear Guide - QR series

ไฮวินลิเนียร์ไกด์ QR

HIWIN Linear Guide, Linear Motion - QR series มีคุณลักษณะที่มีความแข็งแรงสูงมาก และสามารถรับน้ำหนักได้สูงมาก QR series มีเทคโนโลยี ซิงค์โมชั่น (SynchMotion^TM) ซึ่งทำให้เกิดความเสียดทานต่ำ การเคลื่อนที่ราบรื่น การทำงานเงียบ และอายุการใช้งานนาน ดังนั้นลิเนียร์ไกด์ QR series จึงเหมาะกับงานในอุตสาหกรรมที่ต้องการความแม่นยำสูง เสียงรบกวนต่ำ ความแข็งแรงสูง และยังสามารถเปลี่ยนใช้กับ RG series ได้

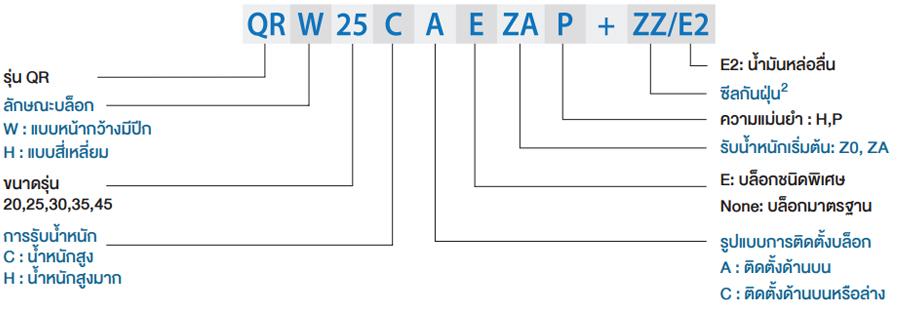

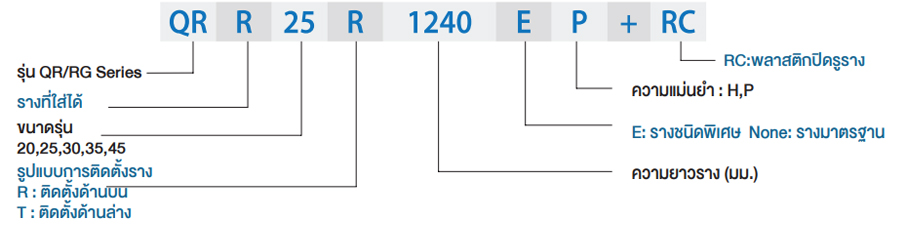

QR series linear guideways are classified into non-interchangeable and interchangeable types. The sizes of these two types are the same as one another. The main difference is that the interchangeable type of blocks and rails can be freely exchanged and they can maintain p-class accuracy. Because of strict dimensional control, the interchangeable type linear guideways are a wise choice for customers when rails do not need to be matched for an axis. The model number of the QR series identifies the size, type, accuracy class, preload class, etc.

Assembly
Block
Rail

รายละเอียด (Details) HIWIN Linear Guide - QR series

มีความแข็งแรงสูงมาก และยังสามารถรับน้ำหนักได้สูงมาก
มีเทคโนโลยี ซิงค์โมชั่น (SynchMotion^TM)
มีแรงเสียดทานต่ำ การเคลื่อนที่ราบรื่น การทำงานเงียบ และอายุในการใช้งานยาวนาน
เหมาะกับงานในอุตสาหกรรมที่ต้องการความแม่นยำสูง เสียงรบกวนต่ำ ความแข็งแรงสูง
สามารถเปลี่ยนใช้กับ RG series ได้

ระดับความแม่นยำ
- H = สูง
- P = แม่นยำ
- SP = แม่นยำสูง
- UP = แม่นยำสูงที่สุด

ระดับการับน้ำหนักเริ่มต้น
- Z0 = น้ำหนักปกติ
- ZA = น้ำหนักปานกลาง
- ZB = น้ำหนักสูง

In standard linear guideways, rolling elements on the load side of the guide block begin rolling and push their way though the raceway. When they contact other rolling elements they create counter-rotational friction. This results in a great variation of rolling resistance. The QR linear guideway, with SynchMotion^TM technology prevents this condition. As the block starts to move, the rolling elements begin rolling consecutively and remain separated to prevent contact with one another thus keeping the element's kinetic energy extremely stable in order to effectively reduce fluctuations in rolling resistance.
In linear guideway, with the four rows of rollers arranged at a contact angle of 45 degree, the QR series linear guideway has equal load ratings in the radial, reverse eadial and lateral directions, The QR series has a higher load capacity in a smaller size than conventional, ball-type linear guideways.
With SynchMotion^TM technology, rolling elements are interposed between the partitions of SynchMotion^TM to provide improved circulation. Due to the elimination of contact between the rolling elements, collision noise and sound levels and drastically reduced.

รายละเอียดทางเทคนิค (Specifications) HIWIN Linear Guide - QR series

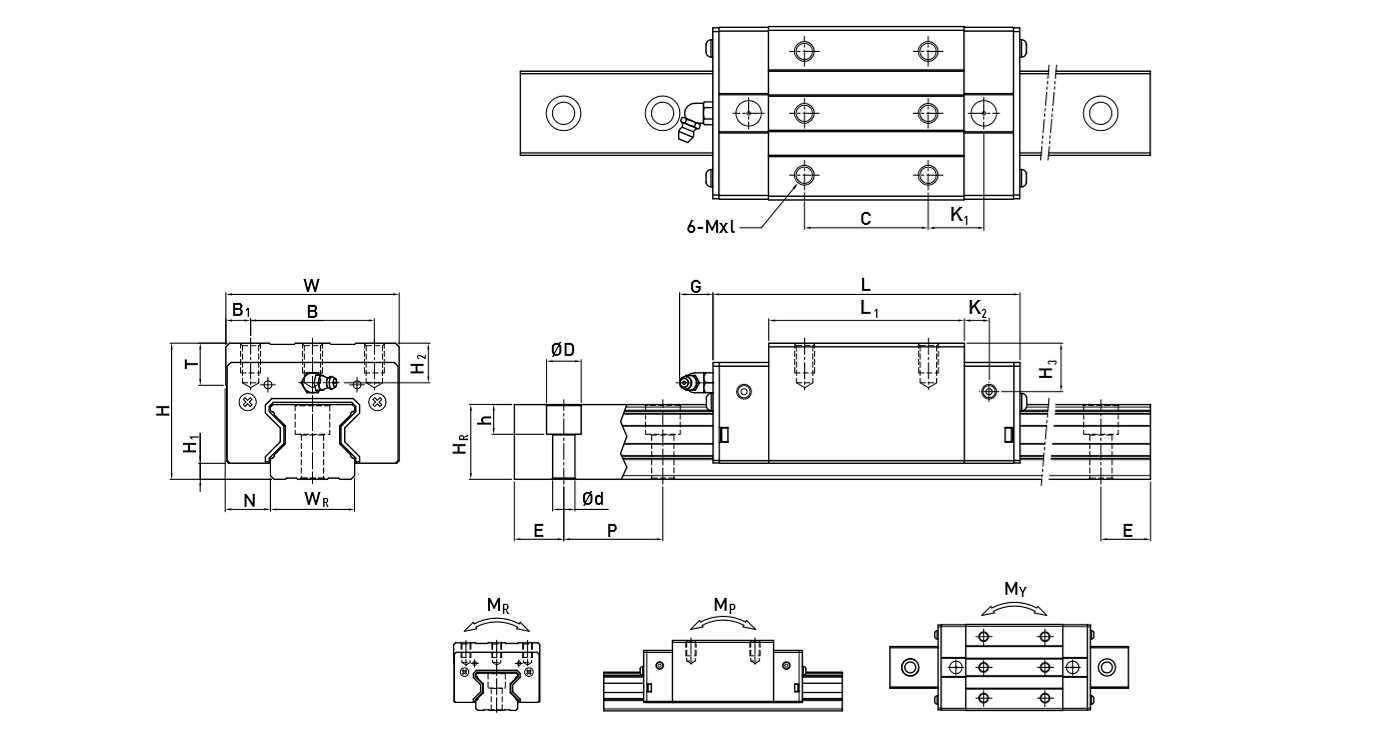

Model	Dimensions of Assembly(mm)			Dimensions of Block(mm)													Dimensions of Rail(mm)							Mounting Bolt for Rail	Basic Dynamic Load Rating	Basic Static Load Rating	Static Rated Moment			Weight
Model	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	Mxl	T	H₂	H₃	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	Block(kg)	Rail(kg/m)
QRH20CA	34	5	12	44	32	6	36	57.5	86	15.8	6	5.3	M5x8	8	8.3	8.3	20	21	9.5	8.5	6	30	20	M5x20	26.3	38.9	0.591	0.453	0.453	0.4	2.76
QRH25CA	40	5.5	12.5	48	35	6.5	35	66	97.9	21.5	7.25	12	M6x8	9.5	10.2	10	23	23.6	11	9	7	30	20	M6x20	38.5	54.4	0.722	0.627	0.627	0.6	3.08
QRH25HA	40	5.5	12.5	48	35	6.5	50	81	112.9	21.5	7.25	12	M6x8	9.5	10.2	10	23	23.6	11	9	7	30	20	M6x20	44.7	65.3	0.867	0.907	0.907	0.74	3.08
QRH30CA	45	6	16	60	40	10	40	71	109.8	23.5	8	12	M8x10	9.5	9.5	10.3	28	28	14	12	9	40	20	M8x25	51.5	73	1.284	0.945	0.945	0.89	4.41
QRH30HA	45	6	16	60	40	10	60	93	131.8	24.5	8	12	M8x10	9.5	9.5	10.3	28	28	14	12	9	40	20	M8x25	64.7	95.8	1.685	1.63	1.63	1.15	4.41
QRH35CA	55	6.5	18	70	50	10	50	79	124	22.5	10	12	M8x12	12	16	19.6	34	30.2	14	12	9	40	20	M8x25	77	94.7	1.955	1.331	1.331	1.56	6.06
QRH35HA	55	6.5	18	70	50	10	72	106.5	151.5	25.25	10	12	M8x12	12	16	19.6	34	30.2	14	12	9	40	20	M8x25	95.7	126.3	2.606	2.335	2.335	2.04	6.06
QRH45CA	70	8	20.5	86	60	13	60	106	153.2	31	10	12.9	M10x17	16	20	24	45	38	20	17	14	52.5	22.5	M12x35	123.2	156.4	3.959	2.666	2.666	3.16	9.97
QRH45HA	70	8	20.5	86	60	13	80	139.8	187	37.9	10	12.9	M10x17	16	20	24	45	38	20	17	14	52.5	22.5	M12x35	150.8	208.6	5.718	5.086	5.086	4.1	9.97

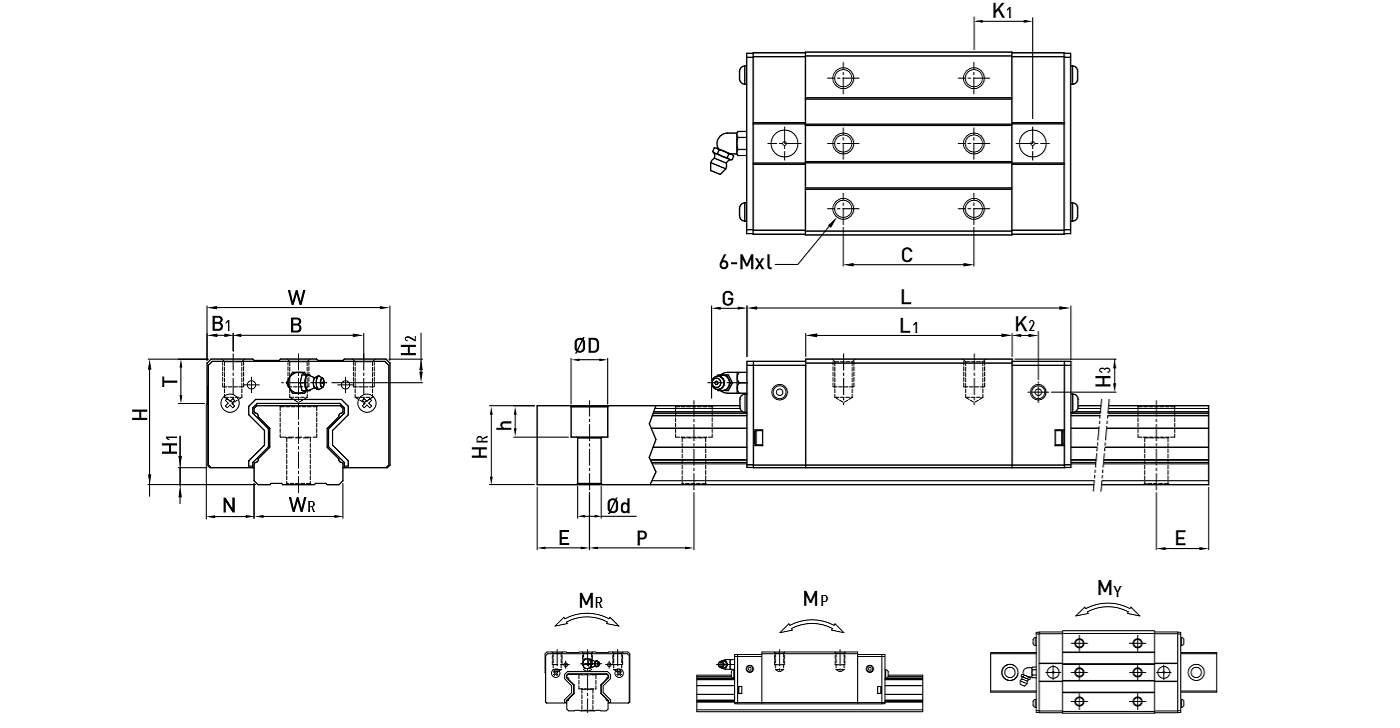

Model	Dimensions of Assembly(mm)			Dimensions of Block(mm)													Dimensions of Rail(mm)							Mounting Bolt for Rail	Basic Dynamic Load Rating	Basic Static Load Rating	Static Rated Moment			Weight
Model	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	Mxl	T	H₂	H₃	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	Block(kg)	Rail(kg/m)
QRL20CA	30	5	12	44	32	6	36	57.5	86	15.8	6	5.3	M5x6	8	4.3	4.3	20	21	9.5	8.5	6	30	20	M5x20	26.3	38.9	0.591	0.453	0.453	0.32	2.76
QRL25CA	36	5.5	12.5	48	35	6.5	35	66	97.9	21.5	7.25	12	M6x8	9.5	6.2	6	23	23.6	11	9	7	30	20	M6x20	38.5	54.4	0.722	0.627	0.627	0.5	3.08
QRL25HA	36	5.5	12.5	48	35	6.5	50	81	112.9	21.5	7.25	12	M6x8	9.5	6.2	6	23	23.6	11	9	7	30	20	M6x20	44.7	65.3	0.867	0.907	0.907	0.62	3.08
QRL30CA	42	6	16	60	40	10	40	71	109.8	23.5	8	12	M8x10	9.5	6.5	7.3	28	28	14	12	9	40	20	M8x25	51.5	73	1.284	0.945	0.945	0.79	4.41
QRL30HA	42	6	16	60	40	10	60	93	131.8	24.5	8	12	M8x10	9.5	6.5	7.3	28	28	14	12	9	40	20	M8x25	64.7	95.8	1.685	1.63	1.63	1.02	4.41
QRL35CA	48	6.5	18	70	50	10	50	79	124	22.5	10	12	M8x12	12	9	12.6	34	30.2	14	12	9	40	20	M8x25	77	94.7	1.955	1.331	1.331	1.26	6.06
QRL35HA	48	6.5	18	70	50	10	72	106.5	151.5	25.25	10	12	M8x12	12	9	12.6	34	30.2	14	12	9	40	20	M8x25	95.7	126.3	2.606	2.335	2.335	1.63	6.06
QRL45CA	60	8	20.5	86	60	13	60	106	153.2	31	10	12.9	M10x17	16	10	14	45	38	20	17	14	52.5	22.5	M12x35	123.2	156.4	3.959	2.666	2.666	2.45	9.97
QRL45HA	60	8	20.5	86	60	13	80	139.8	187	37.9	10	12.9	M10x17	16	10	14	45	38	20	17	14	52.5	22.5	M12x35	150.8	208.6	5.278	4.694	4.694	3.17	9.97

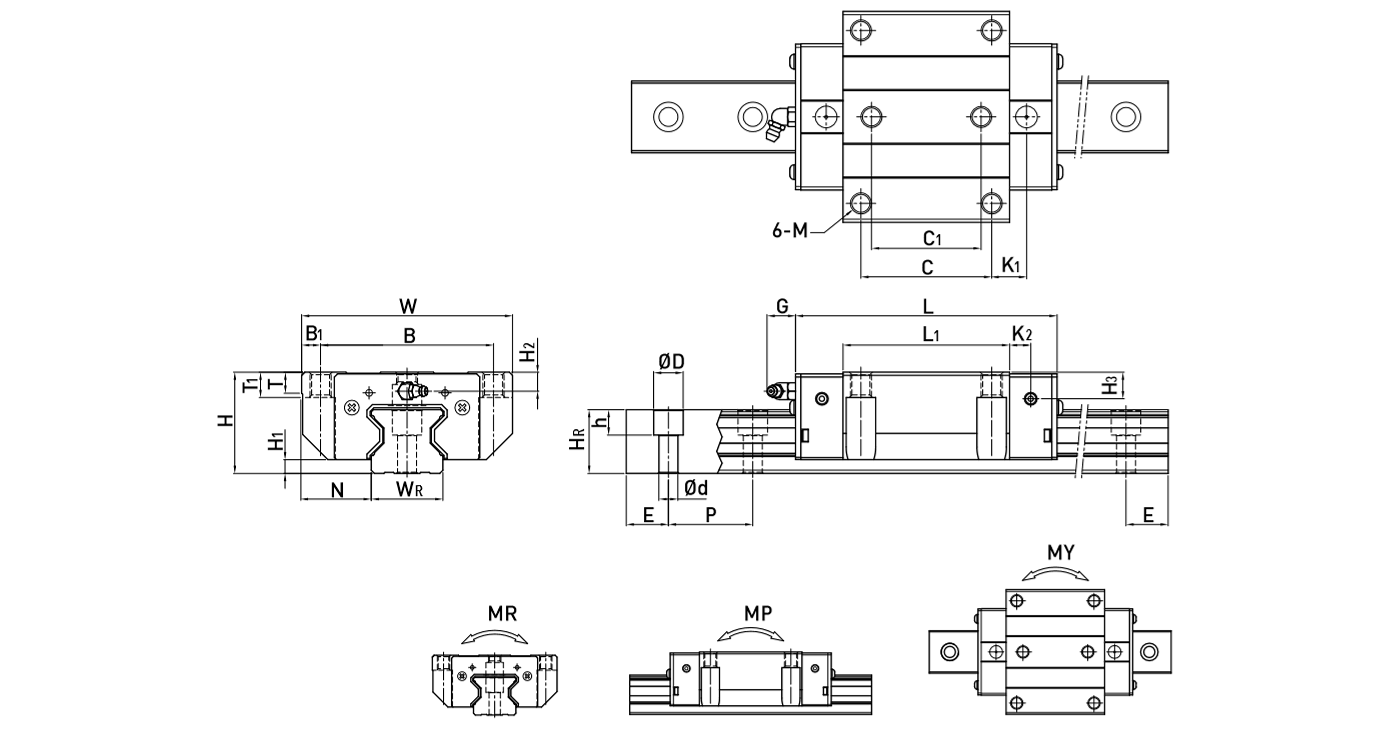

Model	Dimensions of Assembly(mm)			Dimensions of Block(mm)															Dimensions of Rail(mm)							Mounting Bolt for Rail	Basic Dynamic Load Rating	Basic Static Load Rating	Static Rated Moment			Weight
Model	H	H₁	N	W	B	B₁	C	C₁	L₁	L	K₁	K₂	G	M	T	T₁	H₂	H₃	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	Block(kg)	Rail(kg/m)
QRW20CC	30	5	21.5	63	53	5	40	35	57.5	86	13.8	6	5.3	M6	8	10	4.3	4.3	20	21	9.5	8.5	6	30	20	M5x20	26.3	38.9	0.591	0.453	0.453	0.47	2.76
QRW25CC	36	5.5	23.5	70	57	6.5	45	40	66	97.9	16.5	7.25	12	M8	9.5	10	6.2	6	23	23.6	11	9	7	30	20	M6x20	38.5	54.4	0.722	0.627	0.627	0.71	3.08
QRW25HC	36	5.5	23.5	70	57	6.5	45	40	81	112.9	24	7.25	12	M8	9.5	10	6.2	6	23	23.6	11	9	7	30	20	M6x20	44.7	65.3	0.867	0.907	0.907	0.9	3.08
QRW30CC	42	6	31	90	72	9	52	44	71	109.8	17.5	8	12	M10	9.5	10	6.5	7.3	28	28	14	12	9	40	20	M8x25	51.5	73	1.284	0.945	0.945	1.15	4.41
QRW30HC	42	6	31	90	72	9	52	44	93	131.8	28.5	8	12	M10	9.5	10	6.5	7.3	28	28	14	12	9	40	20	M8x25	64.7	95.8	1.685	1.63	1.63	1.51	4.41
QRW35CC	48	6.5	33	100	82	9	62	52	79	124	16.5	10	12	M10	12	13	9	12.6	34	30.2	14	12	9	40	20	M8x25	77	94.7	1.955	1.331	1.331	1.74	6.06
QRW35HC	48	6.5	33	100	82	9	62	52	106.5	151.5	30.25	10	12	M10	12	13	9	12.6	34	30.2	14	12	9	40	20	M8x25	95.7	126.3	2.606	2.335	2.335	2.38	6.06
QRW45CC	60	8	37.5	120	100	10	80	60	106	153.2	21	10	12.9	M12	14	15	10	14	45	38	20	17	14	52.5	22.5	M12x35	123.2	156.4	3.959	2.666	2.666	3.41	9.97
QRW45HC	60	8	37.5	120	100	10	80	60	139.8	187	37.9	10	12.9	M12	14	15	10	14	45	38	20	17	14	52.5	22.5	M12x35	150.8	208.6	5.278	4.694	4.694	4.54	9.97
