HIWIN Linear Guide - RG series

ไฮวินลิเนียร์ไกด์ RG

HIWIN Linear Guide, Linear Motion - RG series ออกแบบมาโดยมีการใช้เม็ดลูกปืนชนิดทรงกระบอกแทนที่เม็ดลูกปืนกลม RG series ถูกออกแบบมาให้แนวเส้นการรับแรงทำมุมที่ 45 องศา มีผลทำให้การยืดหยุ่นตัวในแนวเชิงเส้นในขณะที่รับแรงมีน้อยกว่า ผลที่ตามมาคือความแข็งแกร่งจะมากกว่า และรับน้ำหนักได้มากกว่าทั้ง 4 ทิศทาง RG series เป็นลิเนียร์ไกด์ที่มีประสิทธิภาพสูงเหมาะกับงานการผลิตที่ต้องการความแม่นยำสูง และมีอายุการใช้งานนานกว่าลิเนียร์ไกด์ที่เป็นเม็ดลูกปืนกลมทั่วไป

The new RG series from Hiwin Features a roller as the rolling element instead of steel balls. The roller series offersuper high rigidity and very high load capacities. The RG series is designed with a 45 degree angle of contact. Elasticdeformation of the linear contact surface, during load, is greatly reduced there by offering greater rigidity and higherload capacities in all 4 load directions. The RG series linear guideway offers high performance for high-precisionmanufacturing and achieving longer service life.

  • Assembly

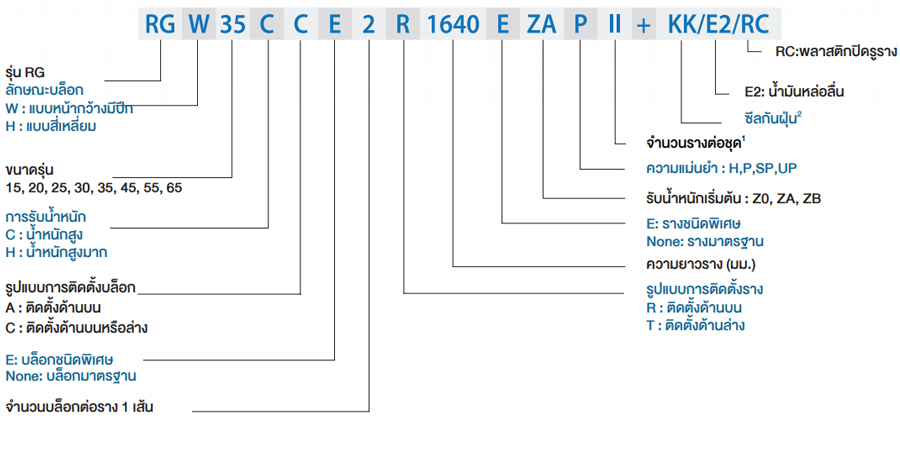

    Linear Guide - RG series

  • Block

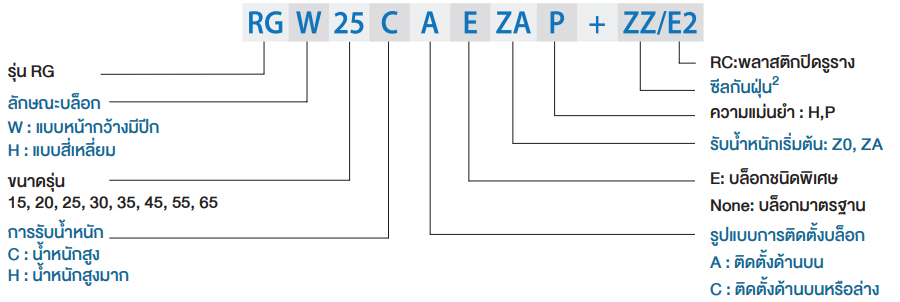

    Block - RG series

  • Rail

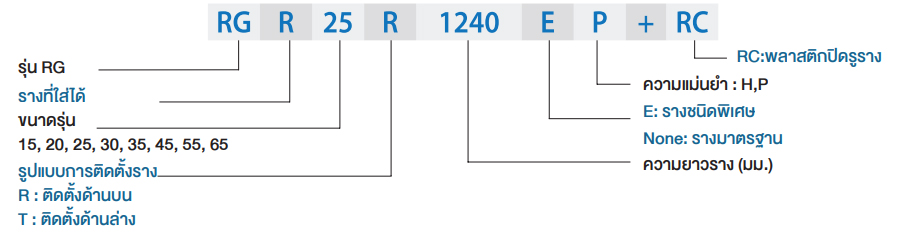

    Rail - RG series
  • Assembly - RG series
  • Block - RG series
  • Rail - RG series

รายละเอียด (Details) HIWIN Linear Guide - RG series

  • ใช้เม็ดลูกปืนชนิดทรงกระบอกแทนที่ลูกปืนทรงกลม
  • แนวเส้นการรับแรงทำมุมที่ 45 องศา มีผลทำให้การยืดยุ่นตัวในแนวเชิงเส้น
  • มีความแข็งแกร่งสูง สามารถรับน้ำหนักได้มากทั้ง 4 ทิศทาง
  • มีประสิทธิภาพสูงเหมาะกับงานที่ต้องการความแม่นยำสูง
  • มีอายุการใช้งานนานกว่าลิเนียร์ไกด์ที่มีลูกปืนแบบทรงกลม
  • มีช่วงโหลดแบบไดนามิกพื้นฐาน 11.3 - 275.3 kN
  • ระดับความแม่นยำ
    • H = สูง
    • P = แม่นยำ
    • SP = แม่นยำสูง
    • UP = แม่นยำสูงที่สุด
  • ระดับการับน้ำหนักเริ่มต้น
    • Z0 = น้ำหนักปกติ
    • ZA = น้ำหนักปานกลาง
    • ZB = น้ำหนักสูง

  • FEM analysis was performed to determinethe optimal structure of the block and therail. The unique design of the circulation pathallows the RG series linear guidewat to offersmoother linear motion.
  • The RG series is a type of lineat guideway that uses rollers as the rolling elements. Rollers have a greater contact area thanballs so that the roller guideway feature higher load capacity and greater rigidity. The figure shows the rigidity of a roller and a ball with equal volume.
  • With the four rows of rollers arranged at a contact angle of 45 degree, the RG series linear guideway has equal load ratings in the radial, reverse radial and lateral directions. The RG series has a higher load capacity in a smaller size thanconventional, ball-type linear fguideways.
  • Compare with the ball element, the contact perssure of rolling element is distributed on the line region. Therefore, stress concentration was reduces siginificantly and the RG series offers longer running life. The nominal life of RG series be calculated by using EQ.

รายละเอียดทางเทคนิค (Specifications) HIWIN Linear Guide - RG series

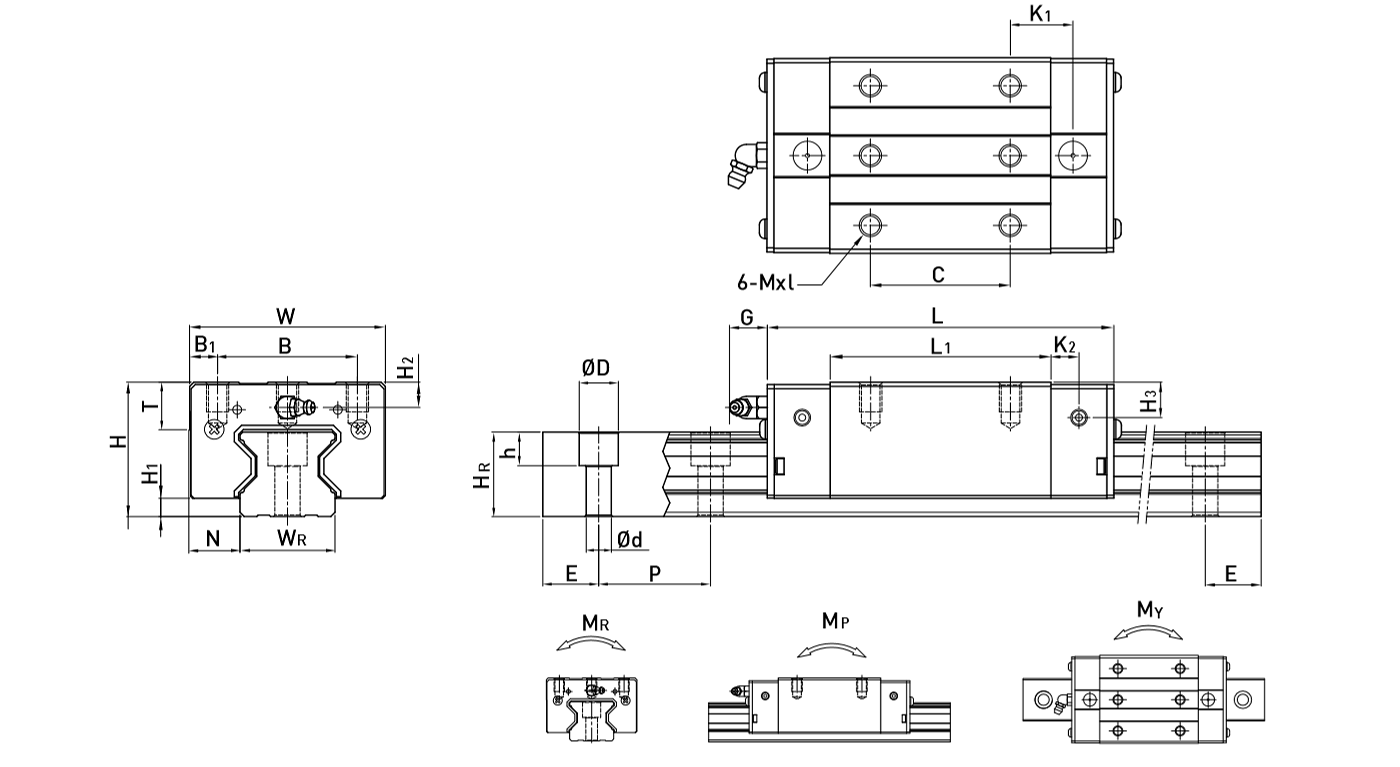

  • Specification - RG series
    ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
    HH1NWBB1CL1LK1K2GMxlTH2H3WRHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
    RGH15CA 28 4 9.5 34 26 4 26 45 68 13.4 4.7 5.3 M4x8 6 7.6 10.1 15 16.5 7.5 5.7 4.5 30 20 M4x16 11.3 24 0.311 0.173 0.173 0.2 1.8
    RGH20CA 34 5 12 44 32 6 36 57.5 86 15.8 6 5.3 M5x8 8 8.3 8.3 20 21 9.5 8.5 6 30 20 M5x20 21.3 46.7 0.647 0.46 0.46 0.4 2.76
    RGH20HA 34 5 12 44 32 6 50 77.5 106 18.8 6 5.3 M5x8 8 8.3 8.3 20 21 9.5 8.5 6 30 20 M5x20 26.9 63 0.872 0.837 0.837 0.53 2.76
    RGH25CA 40 5.5 12.5 48 35 6.5 35 64.5 97.9 20.75 7.25 12 M6x8 9.5 10.2 10 23 23.6 11 9 7 30 20 M6x20 27.7 57.1 0.758 0.605 0.605 0.61 3.08
    RGH25HA 40 5.5 12.5 48 35 6.5 50 81 114.4 21.5 7.25 12 M6x8 9.5 10.2 10 23 23.6 11 9 7 30 20 M6x20 33.9 73.4 0.975 0.991 0.991 0.75 3.08
    RGH30CA 45 6 16 60 40 10 40 71 109.8 23.5 8 12 M8x10 9.5 9.5 10.3 28 28 14 12 9 40 20 M8x25 39.1 82.1 1.445 1.06 1.06 0.9 4.41
    RGH30HA 45 6 16 60 40 10 60 93 131.8 24.5 8 12 M8x10 9.5 9.5 10.3 28 28 14 12 9 40 20 M8x25 48.1 105 1.846 1.712 1.712 1.16 4.41
    RGH35CA 55 6.5 18 70 50 10 50 79 124 22.5 10 12 M8x12 12 16 19.6 34 30.2 14 12 9 40 20 M8x25 57.9 105.2 2.17 1.44 1.44 1.57 6.06
    RGH35HA 55 6.5 18 70 50 10 72 106.5 151.5 25.25 10 12 M8x12 12 16 19.6 34 30.2 14 12 9 40 20 M8x25 73.1 142 2.93 2.6 2.6 2.06 6.06
    RGH45CA 70 8 20.5 86 60 13 60 106 153.2 31 10 12.9 M10x17 16 20 24 45 38 20 17 14 52.5 22.5 M12x35 92.6 178.8 4.52 3.05 3.05 3.18 9.97
    RGH45HA 70 8 20.5 86 60 13 80 139.8 187 37.9 10 12.9 M10x17 16 20 24 45 38 20 17 14 52.5 22.5 M12x35 116 230.9 6.33 5.47 5.47 4.13 9.97
    RGH55CA 80 10 23.5 100 75 12.5 75 125.5 183.7 37.75 12.5 12.9 M12x18 17.5 22 27.5 53 44 23 20 16 60 30 M14x45 130.5 252 8.01 5.4 5.4 4.89 13.98
    RGH55HA 80 10 23.5 100 75 12.5 95 173.8 232 51.9 12.5 12.9 M12x18 17.5 22 27.5 53 44 23 20 16 60 30 M14x45 167.8 348 11.15 10.25 10.25 6.68 13.98
    RGH65CA 90 12 31.5 126 76 25 70 160 232 60.8 15.8 12.9 M16x20 25 15 15 63 53 26 22 18 75 35 M16x50 213 411.6 16.2 11.59 11.59 8.89 20.22
    RGH65HA 90 12 31.5 126 76 25 120 223 295 67.3 15.8 12.9 M16x20 25 15 15 63 53 26 22 18 75 35 M16x50 275.3 572.7 22.55 22.17 22.17 12.13 20.22

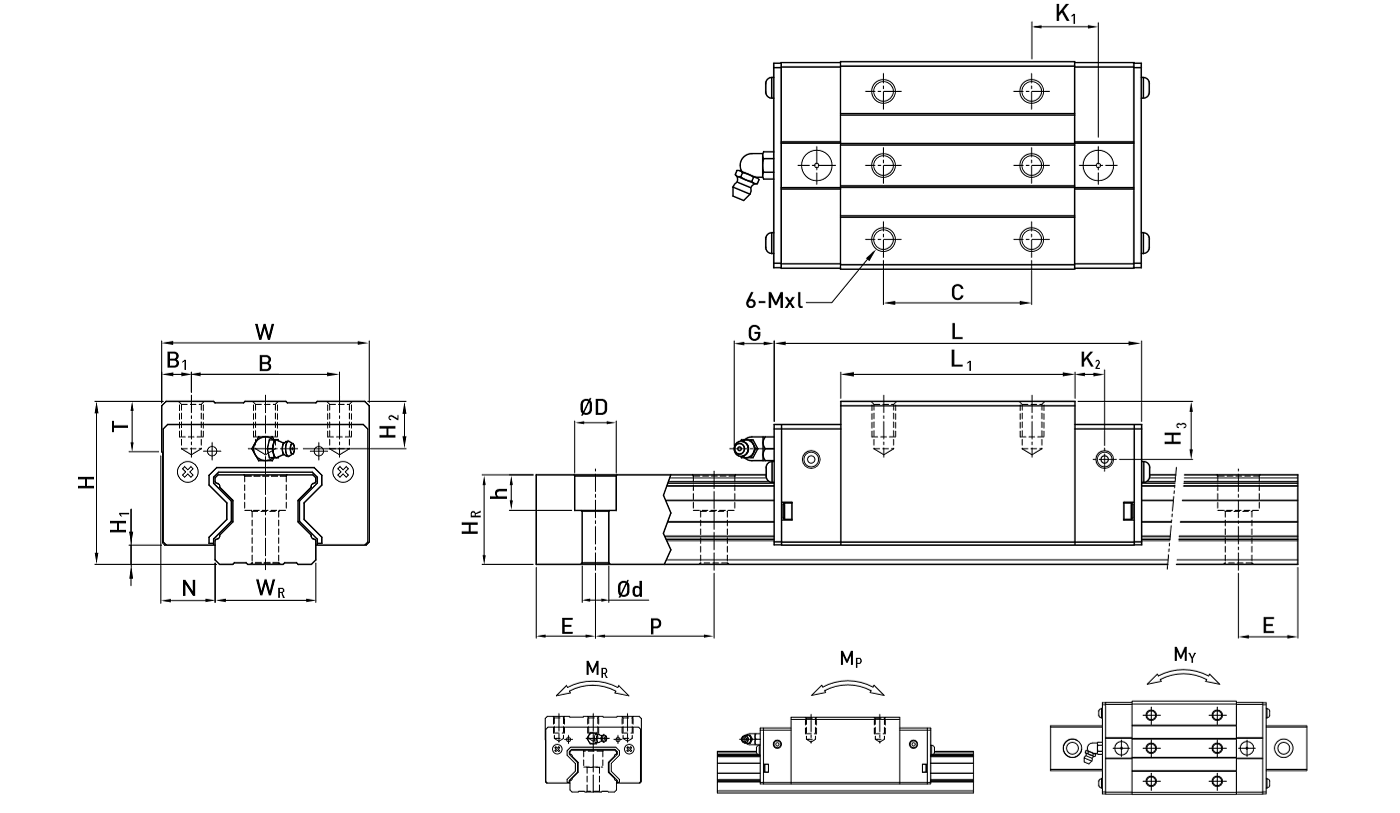

  • Specification - RG series
    ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
    HH1NWBB1CL1LK1K2GMxlTH2H3WRHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
    RGL15CA 24 4 9.5 34 26 4 26 45 68 13.4 4.7 5.3 M4x5.5 6 3.6 6.1 15 16.5 7.5 5.7 4.5 30 20 M4x16 11.3 24 0.311 0.173 0.173 0.15 1.8
    RGL20CA 30 5 12 44 32 6 36 57.5 86 15.8 6 5.3 M5x6 8 4.3 4.3 20 21 9.5 8.5 6 30 20 M5x20 21.3 46.7 0.647 0.46 0.46 0.32 2.76
    RGL20HA 30 5 12 44 32 6 50 77.5 106 18.8 6 5.3 M5x6 8 4.3 4.3 20 21 9.5 8.5 6 30 20 M5x20 26.9 63 0.872 0.837 0.837 0.42 2.76
    RGL25CA 36 5.5 12.5 48 35 6.5 35 64.5 97.9 20.75 7.25 12 M6x8 9.5 6.2 6 23 23.6 11 9 7 30 20 M6x20 27.7 57.1 0.758 0.605 0.605 0.51 3.08
    RGL25HA 36 5.5 12.5 48 35 6.5 50 81 114.4 21.5 7.25 12 M6x8 9.5 6.2 6 23 23.6 11 9 7 30 20 M6x20 33.9 73.4 0.975 0.991 0.991 0.63 3.08
    RGL30CA 42 6 16 60 40 10 40 71 109.8 23.5 8 12 M8x10 9.5 6.5 7.3 28 28 14 12 9 40 20 M8x25 39.1 82.1 1.445 1.06 1.06 0.8 4.41
    RGL30HA 42 6 16 60 40 10 60 93 131.8 24.5 8 12 M8x10 9.5 6.5 7.3 28 28 14 12 9 40 20 M8x25 48.1 105 1.846 1.712 1.712 1.03 4.41
    RGL35CA 48 6.5 18 70 50 10 50 79 124 22.5 10 12 M8x12 12 9 12.6 34 30.2 14 12 9 40 20 M8x25 57.9 105.2 2.17 1.44 1.44 1.27 6.06
    RGL35HA 48 6.5 18 70 50 10 72 106.5 151.5 25.25 10 12 M8x12 12 9 12.6 34 30.2 14 12 9 40 20 M8x25 73.1 142 2.93 2.6 2.6 1.65 6.06
    RGL45CA 60 8 20.5 86 60 13 60 106 153.2 31 10 12.9 M10x17 16 10 14 45 38 20 17 14 52.5 22.5 M12x35 92.6 178.8 4.52 3.05 3.05 2.47 9.97
    RGL45HA 60 8 20.5 86 60 13 80 139.8 187 37.9 10 12.9 M10x17 16 10 14 45 38 20 17 14 52.5 22.5 M12x35 116 230.9 6.33 5.47 5.47 3.2 9.97
    RGL55CA 70 10 23.5 100 75 12.5 75 125.5 183.7 37.75 12.5 12.9 M12x18 17.5 12 17.5 53 44 23 20 16 60 30 M14x45 130.5 252 8.01 5.4 5.4 3.91 13.98
    RGL55HA 70 10 23.5 100 75 12.5 95 173.8 232 51.9 12.5 12.9 M12x18 17.5 12 17.5 53 44 23 20 16 60 30 M14x45 167.8 348 11.15 10.25 10.25 5.32 13.98

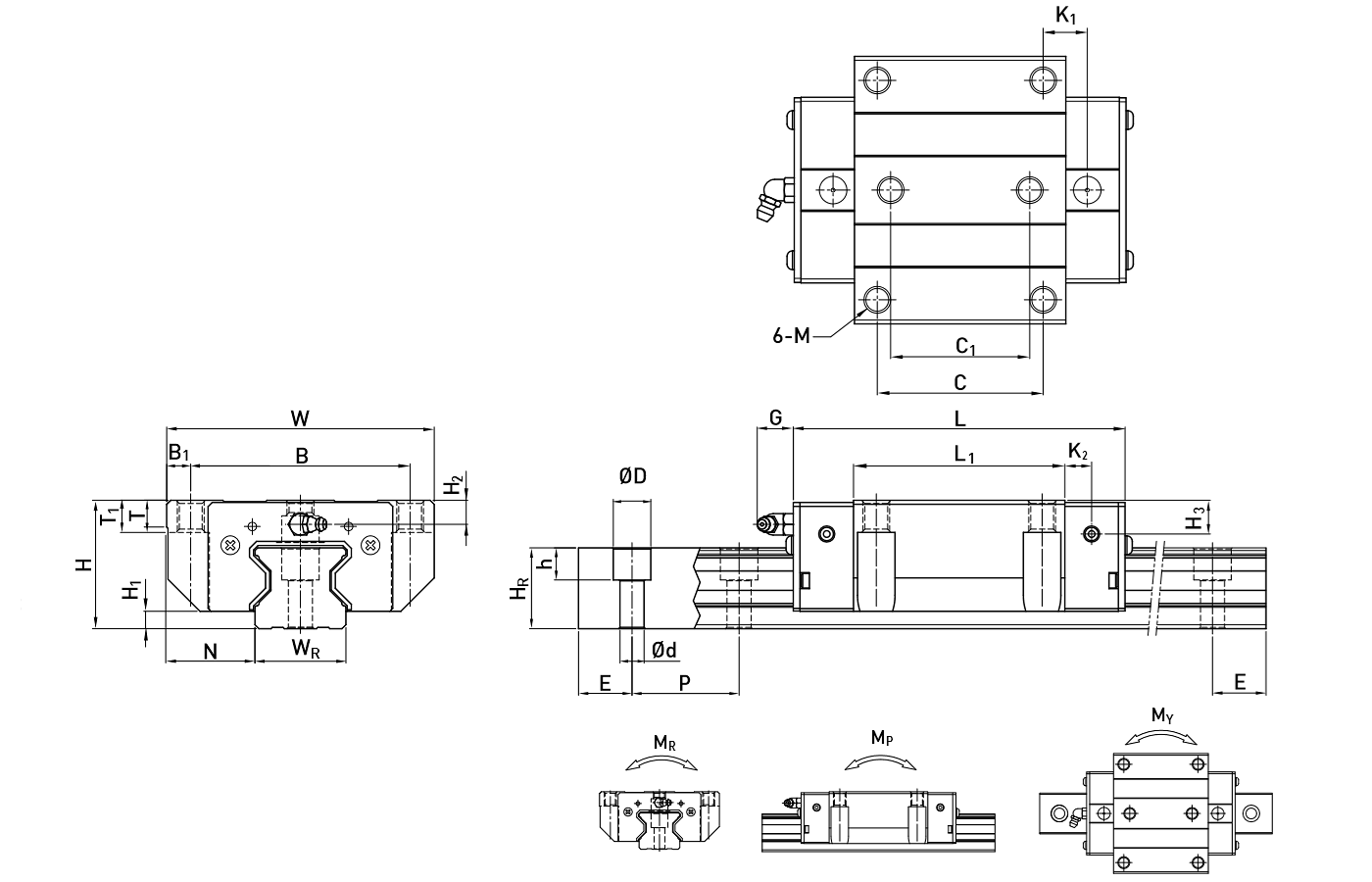

  • Specification - RG series
    ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
    HH1NWBB1CC1L1LK1K2GMTT1H2H3WRHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
    RGW15CC 24 4 16 47 38 4.5 30 26 45 68 11.4 4.7 5.3 M5 6 6.95 3.6 6.1 15 16.5 7.5 5.7 4.5 30 20 M4x16 11.3 24 0.311 0.173 0.173 0.22 1.8
    RGW20CC 30 5 21.5 63 53 5 40 35 57.5 86 13.8 6 5.3 M6 8 10 4.3 4.3 20 21 9.5 8.5 6 30 20 M5x20 21.3 46.7 0.647 0.46 0.46 0.47 2.76
    RGW20HC 30 5 21.5 63 53 5 40 35 77.5 106 23.8 6 5.3 M6 8 10 4.3 4.3 20 21 9.5 8.5 6 30 20 M5x20 26.9 63 0.872 0.837 0.837 0.63 2.76
    RGW25CC 36 5.5 23.5 70 57 6.5 45 40 64.5 97.9 15.75 7.25 12 M8 9.5 10 6.2 6 23 23.6 11 9 7 30 20 M6x20 27.7 57.1 0.758 0.605 0.605 0.72 3.08
    RGW25HC 36 5.5 23.5 70 57 6.5 45 40 81 114.4 24 7.25 12 M8 9.5 10 6.2 6 23 23.6 11 9 7 30 20 M6x20 33.9 73.4 0.975 0.991 0.991 0.91 3.08
    RGW30CC 42 6 31 90 72 9 52 44 71 109.8 17.5 8 12 M10 9.5 10 6.5 7.3 28 28 14 12 9 40 20 M8x25 39.1 82.1 1.445 1.06 1.06 1.16 4.41
    RGW30HC 42 6 31 90 72 9 52 44 93 131.8 28.5 8 12 M10 9.5 10 6.5 7.3 28 28 14 12 9 40 20 M8x25 48.1 105 1.846 1.712 1.712 1.52 4.41
    RGW35CC 48 6.5 33 100 82 9 62 52 79 124 16.5 10 12 M10 12 13 9 12.6 34 30.2 14 12 9 40 20 M8x25 57.9 105.2 2.17 1.44 1.44 1.75 6.06
    RGW35HC 48 6.5 33 100 82 9 62 52 106.5 151.5 30.25 10 12 M10 12 13 9 12.6 34 30.2 14 12 9 40 20 M8x25 73.1 142 2.93 2.6 2.6 2.4 6.06
    RGW45CC 60 8 37.5 120 100 10 80 60 106 153.2 21 10 12.9 M12 14 15 10 14 45 38 20 17 14 52.5 22.5 M12x35 92.6 178.8 4.52 3.05 3.05 3.43 9.97
    RGW45HC 60 8 37.5 120 100 10 80 60 139.8 187 37.9 10 12.9 M12 14 15 10 14 45 38 20 17 14 52.5 22.5 M12x35 116 230.9 6.33 5.47 5.47 4.57 9.97
    RGW55CC 70 10 43.5 140 116 12 95 70 125.5 183.7 27.75 12.5 12.9 M14 16 17 12 17.5 53 44 23 20 16 60 30 M14x45 130.5 252 8.01 5.4 5.4 5.43 13.98
    RGW55HC 70 10 43.5 140 116 12 95 70 173.8 232 51.9 12.5 12.9 M14 16 17 12 17.5 53 44 23 20 16 60 30 M14x45 167.8 348 11.15 10.25 10.25 7.61 13.98
    RGW 65CC 90 12 53.5 170 142 14 110 82 160 232 40.8 15.8 12.9 M16 22 23 15 15 63 53 26 22 18 75 35 M16x50 213 411.6 16.2 11.59 11.59 11.63 20.22
    RGW 65HC 90 12 53.5 170 142 14 110 82 223 295 72.3 15.8 12.9 M16 22 23 15 15 63 53 26 22 18 75 35 M16x50 275.3 572.7 22.55 22.17 22.17 16.58 20.22
