HIWIN Linear Guide - QE series

ไฮวินลิเนียร์ไกด์ QE

HIWIN Linear Guide, Linear Motion - QE series HIWIN ได้พัฒนาลิเนียร์ไกด์ QE series ซึ่งภายในจะมีแถวเม็ดลูกปืน 4 แถวจะมีเทคโนโลยี ซิงค์โมชั่น (SynchMotionTM) ซึ่งก็คือรังพลาสติกที่กั้นระหว่างเม็ดลูกปืนทำให้การเคลื่อนที่ราบรื่น การหล่อลื่นทำได้ดีกว่า การทำงานเงียบ และอายุการใช้งานนาน ดังนั้นลิเนียร์ไกด์ QE series สามารถใช้ในอุตสาหกรรมที่ต้องการความเร็ว เสียงรบกวนต่ำ งานที่ไม่ต้องการให้เกิดฝุ่นละออง และยังสามารถเปลี่ยนใช้กับ EG series ได้

The development of HIWIN QE series linear guideway is based on a four circular-acc contact. The HIWIN QE series linear guideway with SynchMotionTM Technology offers smooth movement, superior lubrication, quieter operation and longer running life. Therefore the HIWIN QE series linear guideway has broad industrial applicability. In the hightech industry where high speed, low noise, and reduced dust generation is required, the HIWIN QE series is interchangeable with the HIWIN EG series

  • Assembly

    Linear Guide - QE series

  • Block

    Block - QE series

  • Rail

    Rail - QE series

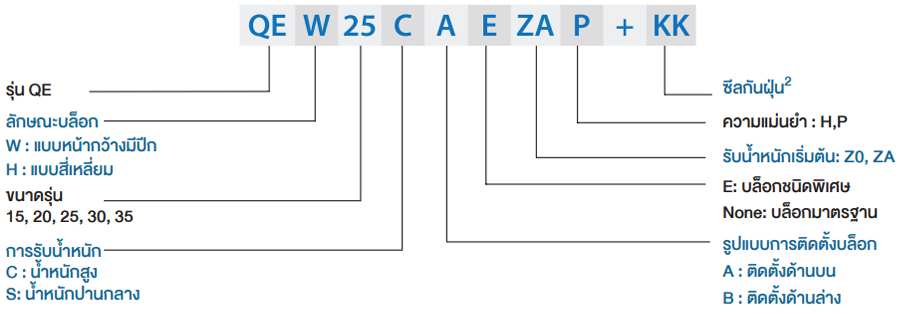

  • Assembly - QE series
  • Block - QE series

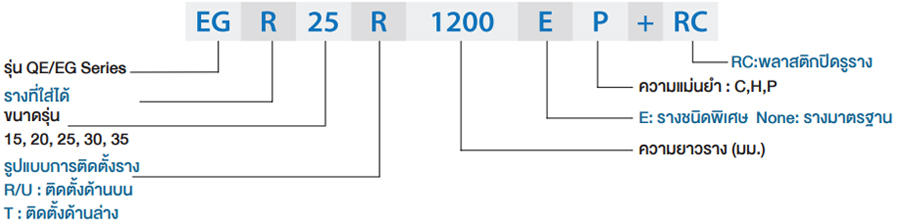

  • Rail - QE series

รายละเอียด (Details) HIWIN Linear Guide - QE series

  • มีแนวเม็ดลูกปืน 4 แถว
  • มีการเคลื่อนที่ราบรื่น การหล่อลื่นทำได้ดีกว่า
  • มีเทคโนโลยี ซิงค์โมชั่น ซึ่งก็คือรังพลาสติกที่กั้นระหว่างเม็ดลูกปืน
  • การทำงานเงียบ และอายุการใช้งานนาน
  • สามารถใช้ในอุตสาหกรรมที่ต้องการความเร็ว เสียงรบกวนต่ำ และงานที่ ไม่ต้องการให้เกิดฝุ่นละออง
  • สามารถเปลี่ยนใช้กับ EG series ได้
  • ระดับความแม่นยำ
    • C = ปกติ
    • H = สูง
    • P = แม่นยำ
    • SP = แม่นยำสูง
    • UP = แม่นยำสูงที่สุด
  • ระดับการับน้ำหนักเริ่มต้น
    • Z0 = น้ำหนักเบามาก
    • ZA = น้ำหนักเบา
    • ZB = น้ำหนักปกติ

รายละเอียดทางเทคนิค (Specifications) HIWIN Linear Guide - QE series

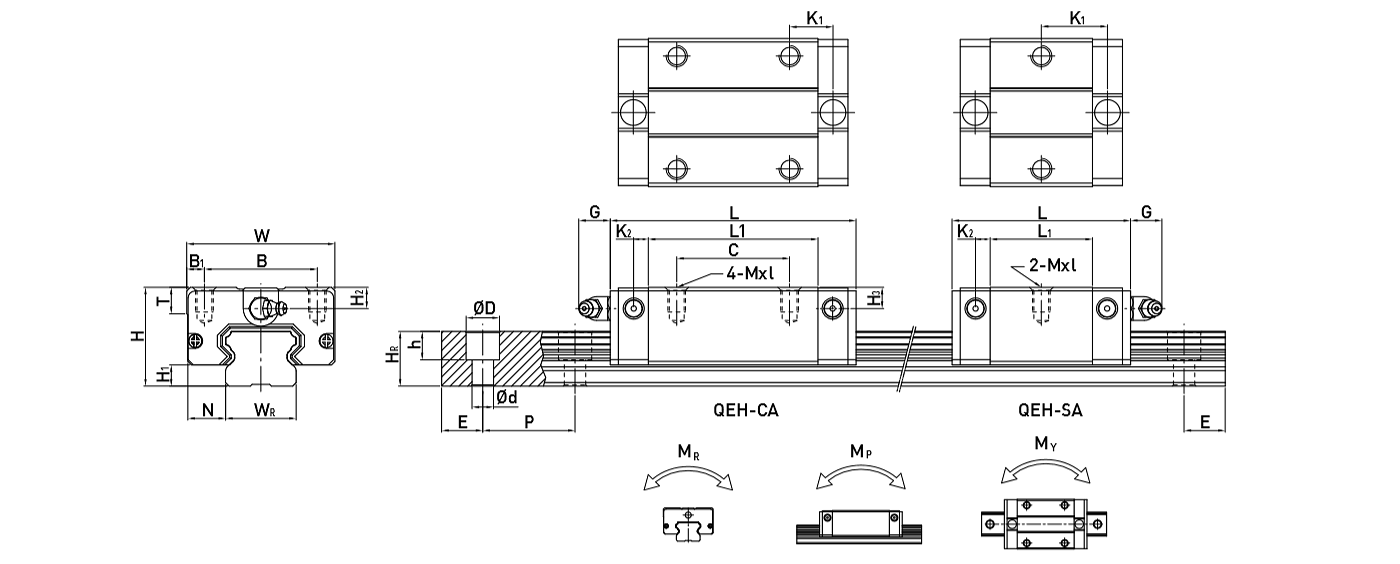

  • Specification - QE series
    ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
    HH1NWBB1CL1LK1K2GMxlTH2H3WRHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
    QEH15SA 24 4 9.5 34 26 4 - 23.1 40.1 14.8 3.5 5.7 M4x6 6 5.5 6 15 12.5 6 4.5 3.5 60 20 M3x16 8.56 8.79 0.07 0.03 0.03 0.09 1.25
    QEH15CA 24 4 9.5 34 26 4 26 39.8 56.8 10.15 3.5 5.7 M4x6 6 5.5 6 15 12.5 6 4.5 3.5 60 20 M3x16 12.53 15.28 0.12 0.09 0.09 0.15 1.25
    QEH20SA 28 6 11 42 32 5 - 29 50 18.75 4.15 12 M5x7 7.5 6 6.5 20 15.5 9.5 8.5 6 60 20 M5x16 11.57 12.18 0.13 0.05 0.05 0.15 2.08
    QEH20CA 28 6 11 42 32 5 32 48.1 69.1 12.3 4.15 12 M5x7 7.5 6 6.5 20 15.5 9.5 8.5 6 60 20 M5x16 16.5 20.21 0.21 0.15 0.15 0.23 2.08
    QEH25SA 33 6.2 12.5 48 35 6.5 - 35.5 60.1 21.9 5 12 M6x9 8 8 8 23 18 11 9 7 60 20 M6x20 18.24 18.9 0.22 0.1 0.1 0.24 2.67
    QEH25CA 33 6.2 12.5 48 35 6.5 35 59 83.6 16.15 5 12 M6x9 8 8 8 23 18 11 9 7 60 20 M6x20 26.03 31.49 0.37 0.29 0.29 0.4 2.67
    QEH30SA 42 10 16 60 40 10 - 41.5 67.5 25.75 6 12 M8x12 9 8 9 28 23 11 9 7 80 20 M6x25 26.27 27.82 0.4 0.18 0.18 0.44 4.35
    QEH30CA 42 10 16 60 40 10 40 70.1 96.1 20.05 6 12 M8x12 9 8 9 28 23 11 9 7 80 20 M6x25 37.92 46.63 0.67 0.51 0.51 0.75 4.35
    QEH35SA 48 11 18 70 50 10 - 51 76 30.3 6.25 12 M8x12 10 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 36.39 36.43 0.61 0.33 0.33 0.77 6.14
    QEH35CA 48 11 18 70 50 10 50 83 108 21.3 6.25 12 M8x12 10 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 51.18 59.28 1 0.75 0.75 1.19 6.14

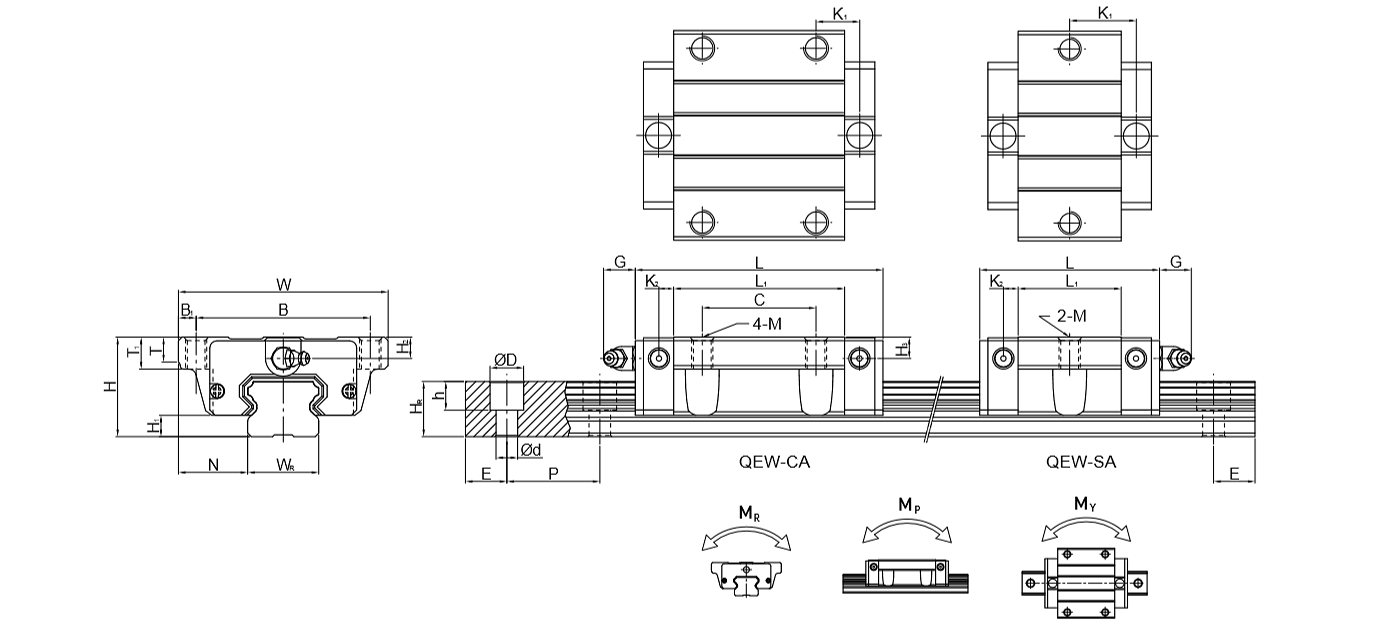

  • Specification - QE series
    ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
    HH1NWBB1CL1LK1K2GMTT1H2H3WRHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
    QEW15SA 24 4 18.5 52 41 5.5 - 23.1 40.1 14.8 3.5 5.7 M5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3x16 8.56 8.79 0.07 0.03 0.03 0.12 1.25
    QEW15CA 24 4 18.5 52 41 5.5 26 39.8 56.8 10.15 3.5 5.7 M5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3x16 12.53 15.28 0.12 0.09 0.09 0.21 1.25
    QEW20SA 28 6 19.5 59 49 5 - 29 50 18.75 4.15 12 M6 7 9 6 6.5 20 15.5 9.5 8.5 6 60 20 M5x16 11.57 12.18 0.13 0.05 0.05 0.19 2.08
    QEW20CA 28 6 19.5 59 49 5 32 48.1 69.1 12.3 4.15 12 M6 7 9 6 6.5 20 15.5 9.5 8.5 6 60 20 M5x16 16.5 20.21 0.21 0.15 0.15 0.31 2.08
    QEW25SA 33 6.2 25 73 60 6.5 - 35.5 60.1 21.9 5 12 M8 7.5 10 8 8 23 18 11 9 7 60 20 M6x20 18.24 18.9 0.22 0.1 0.1 0.34 2.67
    QEW25CA 33 6.2 25 73 60 6.5 35 59 83.6 16.15 5 12 M8 7.5 10 8 8 23 18 11 9 7 60 20 M6x20 26.03 31.49 0.37 0.29 0.29 0.58 2.67
    QEW30SA 42 10 31 90 72 9 - 41.5 67.5 25.75 6 12 M10 7 10 8 9 28 23 11 9 7 80 20 M6x25 26.27 27.82 0.4 0.18 0.18 0.61 4.35
    QEW30CA 42 10 31 90 72 9 40 70.1 96.1 20.05 6 12 M10 7 10 8 9 28 23 11 9 7 80 20 M6x25 37.92 46.63 0.67 0.51 0.51 1.03 4.35
    QEW35SA 48 11 33 100 82 9 - 51 76 30.3 6.25 12 M10 10 13 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 36.39 36.43 0.61 0.33 0.33 0.77 6.14
    QEW35CA 48 11 33 100 82 9 50 83 108 21.3 6.25 12 M10 10 13 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 51.18 59.28 1 0.75 0.75 1.19 6.14

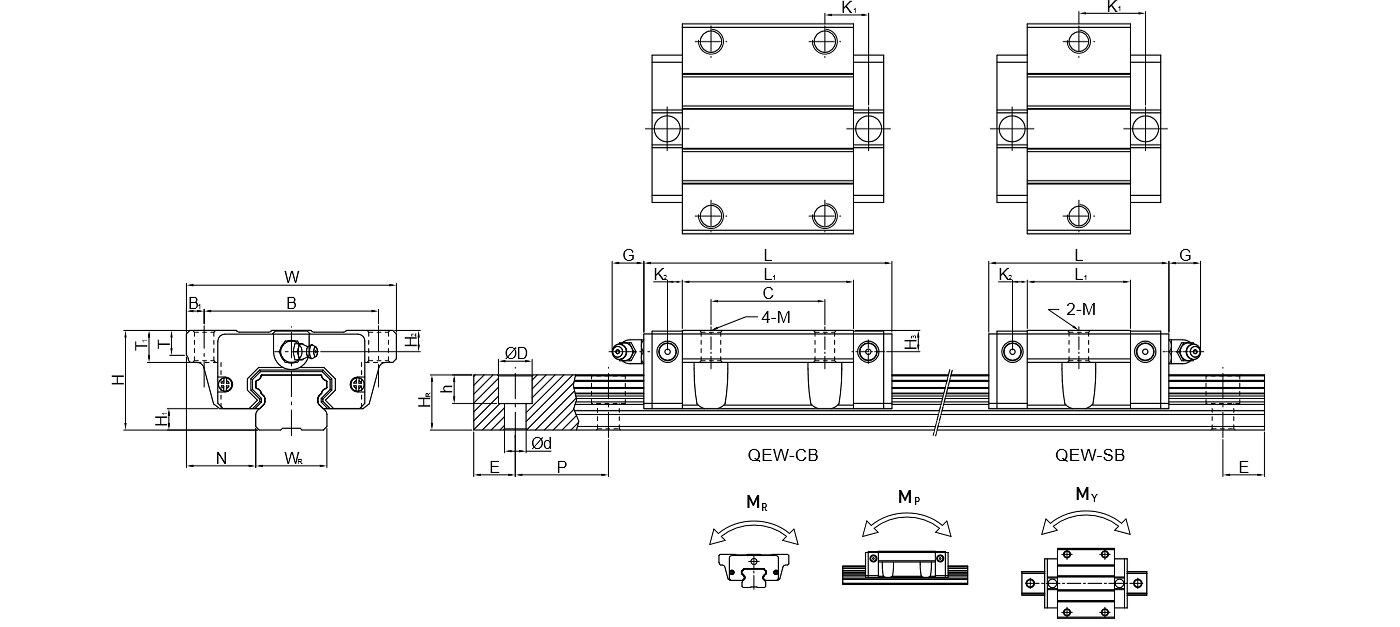

  • Specification - QE series
    ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
    HH1NWBB1CL1LK1K2GMTT1H2H3WRHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
    QEW15SB 24 4 18.5 52 41 5.5 - 23.1 40.1 14.8 3.5 5.7 Ø4.5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3x16 8.56 8.79 0.07 0.03 0.03 0.12 1.25
    QEW15CB 24 4 18.5 52 41 5.5 26 39.8 56.8 10.15 3.5 5.7 Ø4.5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3x16 12.53 15.28 0.12 0.09 0.09 0.21 1.25
    QEW20SB 28 6 19.5 59 49 5 - 29 50 18.75 4.15 12 Ø5.5 7 9 6 6.5 20 15.5 9.5 8.5 6 60 20 M5x16 11.57 12.18 0.13 0.05 0.05 0.19 2.08
    QEW20CB 28 6 19.5 59 49 5 32 48.1 69.1 12.3 4.15 12 Ø5.5 7 9 6 6.5 20 15.5 9.5 8.5 6 60 20 M5x16 16.5 20.21 0.21 0.15 0.15 0.31 2.08
    QEW25SB 33 6.2 25 73 60 6.5 - 35.5 60.1 21.9 5 12 Ø7 7.5 10 8 8 23 18 11 9 7 60 20 M6x20 18.24 18.9 0.22 0.1 0.1 0.34 2.67
    QEW25CB 33 6.2 25 73 60 6.5 35 59 83.6 16.15 5 12 Ø7 7.5 10 8 8 23 18 11 9 7 60 20 M6x20 26.03 31.49 0.37 0.29 0.29 0.58 2.67
    QEW30SB 42 10 31 90 72 9 - 41.5 67.5 25.75 6 12 Ø9 7 10 8 9 28 23 11 9 7 80 20 M6x25 26.27 27.82 0.4 0.18 0.18 0.61 4.35
    QEW30CB 42 10 31 90 72 9 40 70.1 96.1 20.05 6 12 Ø9 7 10 8 9 28 23 11 9 7 80 20 M6x25 37.92 46.63 0.67 0.51 0.51 1.03 4.35
    QEW35SB 48 11 33 100 82 9 - 51 76 30.3 6.25 12 Ø9 10 13 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 36.39 36.43 0.61 0.33 0.33 0.77 6.14
    QEW35CB 48 11 33 100 82 9 50 83 108 21.3 6.25 12 Ø9 10 13 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 51.18 59.28 1 0.75 0.75 1.19 6.14
