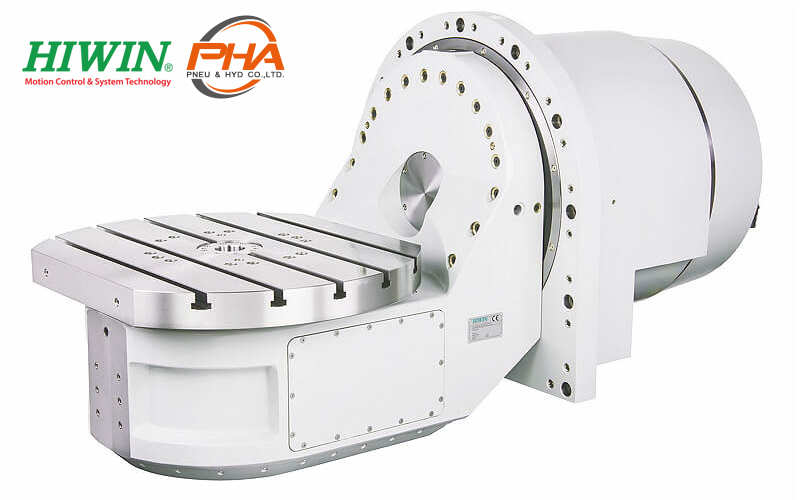

Hiwin Torque Motor Rotary Table - RAS series
ไฮวิน โต๊ะโรตารีมอเตอร์แรงบิด - RAS series
HIWIN มีโต๊ะโรตารีมอเตอร์แรงบิดที่หลากหลายประเภทมอเตอร์แรงบิดมีระบบระบายความร้อนด้วยน้ำสามารถเพิ่มอัตราเร่ง และแรงบิดสูงประกอบกับตลับลูกปืนที่ให้ความแม่นยำสูงเข้ารหัสสัมบรูณ์และแรงแคลมป์ที่สูง มอเตอร์แรงบิด โต๊ะโรตารี มีมอเตอร์แรงบิดที่มีแรงบิดใกล้เคียงกันและมีอัตราเร่งที่สูงกว่าเมื่อเปรียบเทียบกับเฟืองตัวหนอนและระบบลูกกลิ้งลูกเบี้ยวการใช้มอเตอร์แรงบิดระบายความร้อนด้วยน้ำ ทำให้ช่วยลดการเสียรูปจากความร้อน และยังสามารถเพิ่มแรงบิดในการทำงานให้ได้การตอบสนองแบบไดมามิกสูง และความแม่นยำสูงด้วยศูนย์ฟันเฟืองและการสึกหรอแบบศูนย์ทำให้มอเตอร์แรงบิดสามารถปรับความละเอียดของโต๊ะโรตารีได้
รายละเอียด (Detail) Hiwin Torque Motor Rotary Table - RAS series
- การออกแบบทางกลที่แแข็งแรงและสมมาตร
- การเร่งความเร็วสูงและแรงบิดสูงมีความแม่นยำสูง ปัญหามอเตอร์แรงบิดกลับเป็นศูนย์
- ระบบแคลป์จับชิ้นงานที่แน่นและแข็งแรง
- แกนหมุนและแกนเอียงทั้งสองใช้เส้นผ่านศูนย์กลางเจาะขนาดใหญ่มีความแม่นยำสูง
รายละเอียดทางเทคนิค (Specifications) Hiwin Torque Motor Rotary Table - RAS series
| MODEL/SPEC | Unit | RAS-170 | RAS-200 | RAS-200SP | RAS-250 | RAS-320 | RAS-650 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางโต๊ะ | mm | 170 | 200 | 250 | 320 | 650 | |||||||
| ความสูงของศูนย์ | mm | 260 | 280 | 185 | 235 | 300 | |||||||
| ความสูงของโต๊ะ | - | 280 | 280 | 185 | 205 | 250 | |||||||
| ความกว้าง T-Slot | mm | 14H8 | 12H8 | 14H8 | |||||||||
| แกน | - | Rotary | Tilting ±120° | Rotary | Tilting ±120° | Rotary | Tilting ±120° | Rotary | Tilting ±120° | Rotary | Tilting ±120° | Rotary | Tilting ±120° |
| มอเตอร์แรงบิด | - | TMRWA23 | TMRW4A | TMRW43 | TMRW4A | TMRW43-SB | TMRW4A | TMRW73 | TMRW77 | TMRW4A | TMRWAL-SB | TMRWA7 | TMRWDF |
| ความเร็วรอบมากสุด | r.p.m | 200 | 60 | 200 | 60 | 2000 | 100 | 200 | 80 | 15 | 60 | 100 | 60 |
| แรงบิดต่อเนื่อง | N-m | 35 | 205 | 63.5 | 205 | 27.9 | 205 | 145 | 335 | 205 | 1900 | 600 | 2000 |
| แรงบิดสูงสุด | N-m | 66.5 | 390 | 120 | 390 | 52.7 | 390 | 275 | 640 | 390 | 3360 | 1100 | 3600 |
| ประเภทการขับชิ้นงาน | - | Pneumatic (6 bar) | |||||||||||
| แรงแคลป์ | N-m | 250 | 840 | 300 | 840 | 300 | 840 | 600 | 1500 | 840 | 2400 | 2400 | 4200 |
| น้ำหนักสุทธิ | kg | 250 | 260 | 300 | 660 | 1300 | |||||||
| รับโหลดได้มากสุด | kg | 30 | 50 | 85 | 200 | 300 | |||||||
*1 : แบบจำลองทั้งหมดที่แสดงในตารางเป็นข้อกำหนดมาตรฐาน หากมีความต้องการพิเศษใด ๆ โปรดติดต่อ HIWIN
*2 : คำมากสุดของแรงบิด ความเร็วรอบขนาดจะแยกตามแรงดันไฟฟ้าของแหล่งจ่ายไฟ
