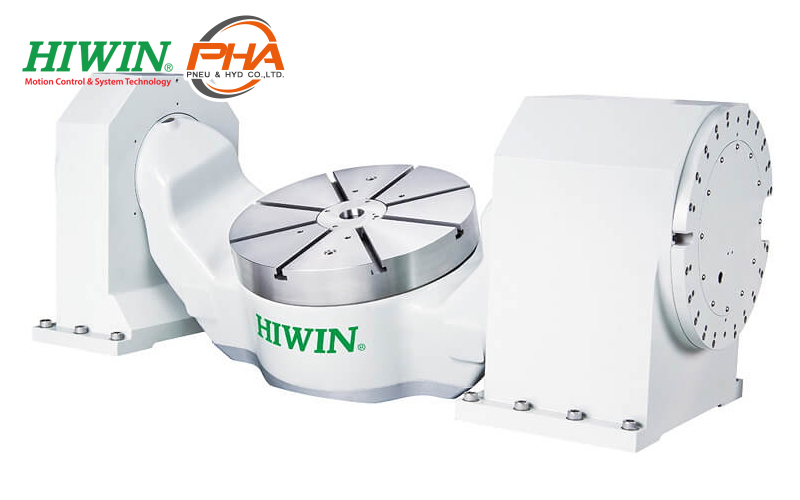

Hiwin Torque Motor Rotary Table - RAB series
ไฮวิน โต๊ะโรตารีมอเตอร์แรงบิด - RAB series
HIWIN มีโต๊ะโรตารีมอเตอร์แรงบิดที่หลากหลายประเภทมอเตอร์แรงบิดมีระบบระบายความร้อนด้วยน้ำสามารถเพิ่มอัตราเร่ง และแรงบิดสูงประกอบกับตลับลูกปืนที่ให้ความแม่นยำสูงเข้ารหัสสัมบรูณ์และแรงแคลมป์ที่สูง มอเตอร์แรงบิด โต๊ะโรตารี มีมอเตอร์แรงบิดที่มีแรงบิดใกล้เคียงกันและมีอัตราเร่งที่สูงกว่าเมื่อเปรียบเทียบกับเฟืองตัวหนอนและระบบลูกกลิ้งลูกเบี้ยวการใช้มอเตอร์แรงบิดระบายความร้อนด้วยน้ำ ทำให้ช่วยลดการเสียรูปจากความร้อน และยังสามารถเพิ่มแรงบิดในการทำงานให้ได้การตอบสนองแบบไดมามิกสูง และความแม่นยำสูงด้วยศูนย์ฟันเฟืองและการสึกหรอแบบศูนย์ทำให้มอเตอร์แรงบิดสามารถปรับความละเอียดของโต๊ะโรตารีได้
รายละเอียด (Detail) Hiwin Torque Motor Rotary Table - RAB series
- การออกแบบทางกลที่แแข็งแรงและสมมาตร
- การเร่งความเร็วสูงและแรงบิดสูงมีความแม่นยำสูง ปัญหามอเตอร์แรงบิดกลับเป็นศูนย์
- ระบบแคลป์จับชิ้นงานที่แน่นและแข็งแรง
- แกนหมุนและแกนเอียงทั้งสองใช้เส้นผ่านศูนย์กลางเจาะขนาดใหญ่มีความแม่นยำสูง
รายละเอียดทางเทคนิค (Specifications) Hiwin Torque Motor Rotary Table - RAB series
| MODEL/SPEC | Unit | RAB-400 | RAB-500 | RAB-630 | RAB-800 | ||||
|---|---|---|---|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางโต๊ะ | mm | 400 | 500 | 630 | 800 | ||||
| ความสูงของศูนย์ | mm | 300 | 350 | 250 | 325 | ||||
| ความสูงของโต๊ะ | - | 300 | 300 | 150 | 225 | ||||
| ความกว้าง T-Slot | mm | 14H8 | |||||||
| แกน | - | Rotary | Tilting ±120° | Rotary | Tilting ±120° | Rotary | Tilting ±120° | Rotary | Tilting ±120° |
| มอเตอร์แรงบิด | - | TMRWA5 | TMRWAA | TMRWA7 | TMRWAF-SB | TMRWA7 | TMRWAF-SB | TMRWDF-PD-U10 | |
| ความเร็วรอบมากสุด | r.p.m | 90 | 60 | 100 | 60 | 100 | 60 | 90 | 60 |
| แรงบิดต่อเนื่อง | N-m | 430 | 860 | 600 | 1290 | 600 | 1290*2 | 2200 | 2200*2 |
| แรงบิดสูงสุด | N-m | 810 | 1600 | 1100 | 2400 | 1100 | 2400*2 | 3900 | 3900*2 |
| ประเภทการขับชิ้นงาน | - | Pneumatic (6 bar) | |||||||
| แรงแคลป์ | N-m | 2400 | 3240 | 2400 | 2400*2 | 2400 | 2400*2 | 4200 | 4200*2 |
| น้ำหนักสุทธิ | kg | 800 | 1000 | 1200 | 2200 | ||||
| รับโหลดได้มากสุด | kg | 350 | 850 | 850 | 1200 | ||||
*1 : แบบจำลองทั้งหมดที่แสดงในตารางเป็นข้อกำหนดมาตรฐาน หากมีความต้องการพิเศษใด ๆ โปรดติดต่อ HIWIN
*2 : คำมากสุดของแรงบิด ความเร็วรอบขนาดจะแยกตามแรงดันไฟฟ้าของแหล่งจ่ายไฟ
