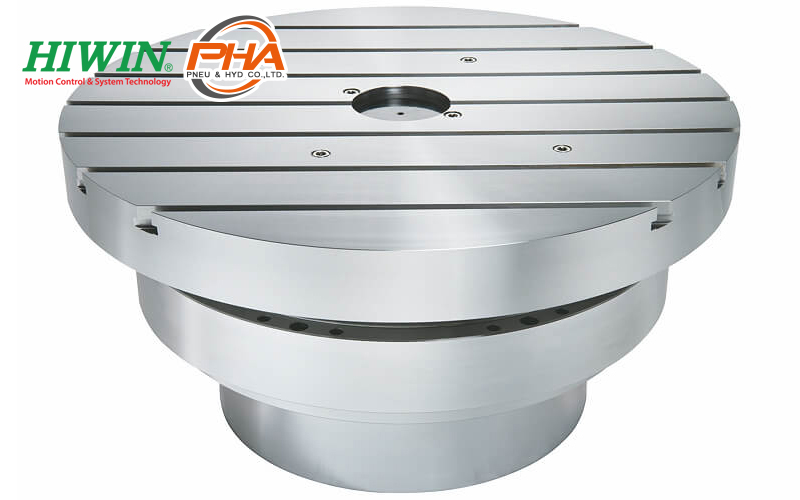

Hiwin Torque Motor Rotary Table - RCH series
ไฮวิน โต๊ะโรตารีมอเตอร์แรงบิด - RCH series
HIWIN มีโต๊ะโรตารีมอเตอร์แรงบิดที่หลากหลายประเภทมอเตอร์แรงบิดมีระบบระบายความร้อนด้วยน้ำสามารถเพิ่มอัตราเร่ง และแรงบิดสูงประกอบกับตลับลูกปืนที่ให้ความแม่นยำสูงเข้ารหัสสัมบรูณ์และแรงแคลมป์ที่สูง มอเตอร์แรงบิด โต๊ะโรตารี มีมอเตอร์แรงบิดที่มีแรงบิดใกล้เคียงกันและมีอัตราเร่งที่สูงกว่าเมื่อเปรียบเทียบกับเฟืองตัวหนอนและระบบลูกกลิ้งลูกเบี้ยวการใช้มอเตอร์แรงบิดระบายความร้อนด้วยน้ำ ทำให้ช่วยลดการเสียรูปจากความร้อน และยังสามารถเพิ่มแรงบิดในการทำงานให้ได้การตอบสนองแบบไดมามิกสูง และความแม่นยำสูงด้วยศูนย์ฟันเฟืองและการสึกหรอแบบศูนย์ทำให้มอเตอร์แรงบิดสามารถปรับความละเอียดของโต๊ะโรตารีได้
รายละเอียด (Detail) Hiwin Torque Motor Rotary Table - RCH series
- การออกแบบทางกลที่แแข็งแรงและสมมาตร
- การเร่งความเร็วสูงและแรงบิดสูงมีความแม่นยำสูง ปัญหามอเตอร์แรงบิดกลับเป็นศูนย์
- ระบบแคลป์จับชิ้นงานที่แน่นและแข็งแรง
- แกนหมุนและแกนเอียงทั้งสองใช้เส้นผ่านศูนย์กลางเจาะขนาดใหญ่มีความแม่นยำสูง
รายละเอียดทางเทคนิค (Specifications) Hiwin Torque Motor Rotary Table - RCH series
| MODEL/SPEC | Unit | RCH-200-SP | RCH-200 | RCH-400 | RCH-600 | RCH-800 |
|---|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางโต๊ะ | mm | 200 | 200 | 600 | 600 | 800 |
| มอเตอร์แรงบิต | - | TMRW43-SB | TMRW43 | TMRW7A | TMRWAF-SB | TMRWDF |
| ความเร็วรอบมากที่สุด | r.p.m | 2000 | 280 | 115 | 100 | 80 |
| แรงบิตต่อเนื่อง | N-m | 27.9 | 63.5 | 480 | 1290 | 2000 |
| แรงบิตสูงสุด | N-m | 52.7 | 120 | 910 | 2400 | 3600 |
| ประเภทการจับชิ้นงาน | - | Pneumatic (6 bar) | Hydraulic Pressure (70 bar) | Pneumatic (6 bar) | ||
| แรงแคลป์ | N-m | 600 | 600 | 2000 | 3200 | 4200 |
| น้ำหนักสุทธิ | kg | 85 | 85 | 190 | 430 | 750 |
| รับโหลดได้มากสุด | kg | 50 | 100 | 500 | 850 | 1800 |
*1 : แบบจำลองทั้งหมดที่แสดงในตารางเป็นข้อกำหนดมาตรฐาน หากมีความต้องการพิเศษใด ๆ โปรดติดต่อ HIWIN
*2 : คำมากสุดของแรงบิด ความเร็วรอบขนาดจะแยกตามแรงดันไฟฟ้าของแหล่งจ่ายไฟ
