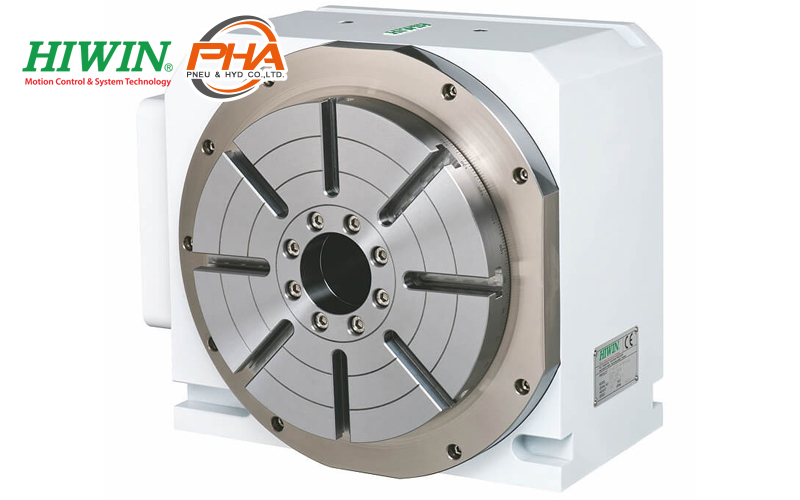

Hiwin Torque Motor Rotary Table - RCV series
ไฮวิน โต๊ะโรตารีมอเตอร์แรงบิด - RCV series
HIWIN มีโต๊ะโรตารีมอเตอร์แรงบิดที่หลากหลายประเภทมอเตอร์แรงบิดมีระบบระบายความร้อนด้วยน้ำสามารถเพิ่มอัตราเร่ง และแรงบิดสูงประกอบกับตลับลูกปืนที่ให้ความแม่นยำสูงเข้ารหัสสัมบรูณ์และแรงแคลมป์ที่สูง มอเตอร์แรงบิด โต๊ะโรตารี มีมอเตอร์แรงบิดที่มีแรงบิดใกล้เคียงกันและมีอัตราเร่งที่สูงกว่าเมื่อเปรียบเทียบกับเฟืองตัวหนอนและระบบลูกกลิ้งลูกเบี้ยวการใช้มอเตอร์แรงบิดระบายความร้อนด้วยน้ำ ทำให้ช่วยลดการเสียรูปจากความร้อน และยังสามารถเพิ่มแรงบิดในการทำงานให้ได้การตอบสนองแบบไดมามิกสูง และความแม่นยำสูงด้วยศูนย์ฟันเฟืองและการสึกหรอแบบศูนย์ทำให้มอเตอร์แรงบิดสามารถปรับความละเอียดของโต๊ะโรตารีได้
รายละเอียด (Detail) Hiwin Torque Motor Rotary Table - RCV series
- การออกแบบทางกลที่แแข็งแรงและสมมาตร
- การเร่งความเร็วสูงและแรงบิดสูงมีความแม่นยำสูง ปัญหามอเตอร์แรงบิดกลับเป็นศูนย์
- ระบบแคลป์จับชิ้นงานที่แน่นและแข็งแรง
- แกนหมุนและแกนเอียงทั้งสองใช้เส้นผ่านศูนย์กลางเจาะขนาดใหญ่มีความแม่นยำสูง
รายละเอียดทางเทคนิค (Specifications) Hiwin Torque Motor Rotary Table - RCV series
| MODEL/SPEC | Unit | RCV-125 | RCV-170 | RCV-250 | RCV-320 |
|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางโต๊ะ | mm | 125 | 170 | 250 | 320 |
| ความสูงของศูนย์ | mm | 100 | 135 | 160 | 220 |
| ความสูงของโต๊ะ | mm | Ø30 x 26 L | Ø60 | Ø60 | Ø60 |
| ความกว้าง T-Slot | mm | 12H8 | 12H8 | 12H8 | 14H8 |
| มอเตอร์แรงบิด | - | TMRW15 | TMRW45 | TMRW47 | TMRWA5 |
| ความเร็วรอบมากสุด | r.p.m | 400 | 200 | 140 | 90 |
| แรงบิดต่อเนื่อง | N-m | 31.3 | 106 | 148 | 430 |
| แรงบิดสูงสุด | N-m | 59.4 | 203 | 280 | 810 |
| ประเภทการขับชิ้นงาน | - | Pneumatic (6 bar) | |||
| แรงแคลป์ | N-m | 100 | 300 | 600 | 900 |
| น้ำหนักสุทธิ | kg | 30 | 95 | 150 | 320 |
| รับโหลดได้มากสุด | kg | 20 | 50 | 160 | 250 |
*1 : แบบจำลองทั้งหมดที่แสดงในตารางเป็นข้อกำหนดมาตรฐาน หากมีความต้องการพิเศษใด ๆ โปรดติดต่อ HIWIN
*2 : คำมากสุดของแรงบิด ความเร็วรอบขนาดจะแยกตามแรงดันไฟฟ้าของแหล่งจ่ายไฟ
