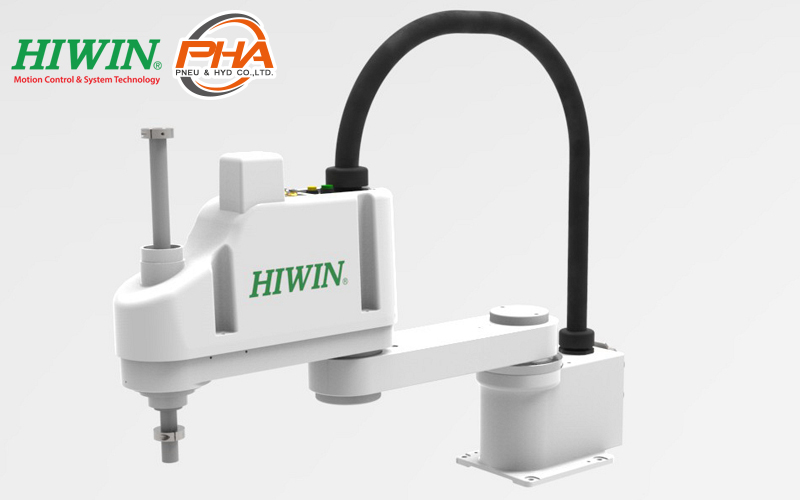

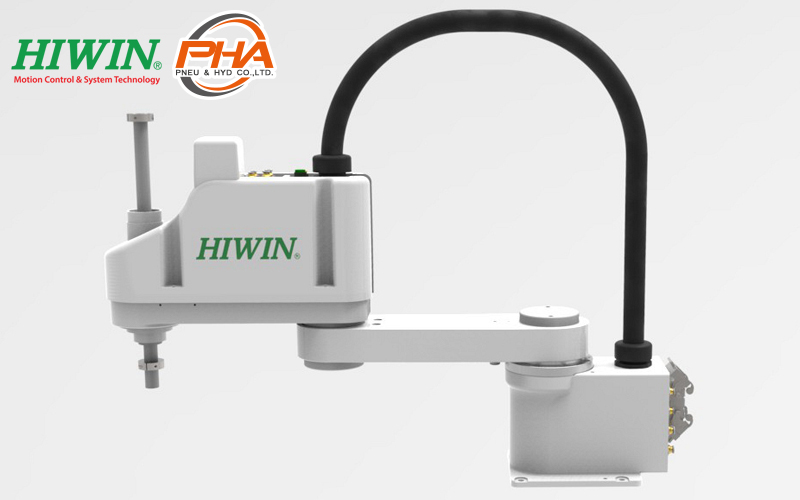

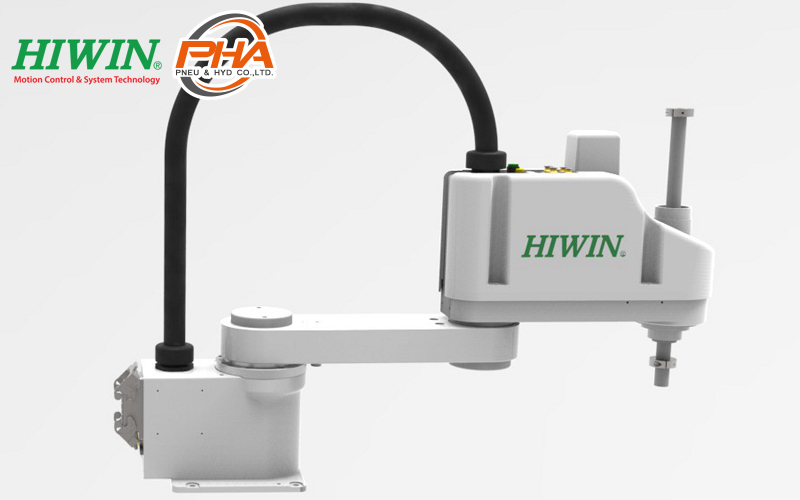

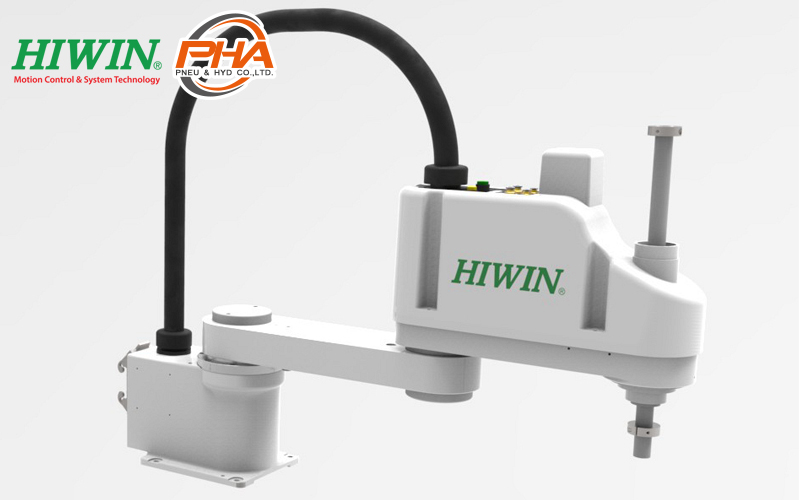

Hiwin Robot RS406-601S-H-B

แขนหุ่นยนต์ไฮวิน Scara RS403 Series

มีความแม่นยำ และยืดหยุ่นสูงสามารถเพิ่มอุปกรณ์ที่เป็นโรตารี่ที่หน้าแปลนที่อิสระในแต่ละงานได้ ใช้งานสำหรับ หยิบเข้า, หยิบออก, งานแยกชิ้นส่วน, ประกอบ ตรวจสอบชิ้นงาน

PDF : Robot Muti-axis Scara

รายละเอียด (Detail) Hiwin Robot RS406-601S-H-B

• SCARA [Selective Compliance AssemblyRobot Arm].
• With 4 degree of freedom, the SCARArobot is versatile for various jobs,including pick & place, precisionassembly or plane machining processing.
• Suitable for high speed material handlingor assembly, used in diverse range ofindustrial applications including plastic,automotive, electronics, pharmaceuticalsand food industries.
• Loading/unloading, packaging, arranging, assembly, dispensing, stacking and inspection

---

ตัวอย่างการเลือกรุ่น (Code) Hiwin Robot RS406-601S-H-B

• Series RS403 (IP20) : รุ่น HRC-S410 คอนโทรเลอร์หุ่นยนต์ 4 แกน 03 : น้ำหนักที่หยิบได้สูงสุด 3 kg IP20
• ระยะยืดสูงสุดที่หุ่นยนต์ทำได้ 600 : Total Arm Length 600 mm
• ระยะสโต๊คของแกน 4 : 200, 300, 400 mm
• สภาพแวดล้อม : S = ปกติตามมาตรฐาน, C = ทนฝุ่นได้
• โมเดล N : HIWIN

---

รายละเอียดทางเทคนิค (Specifications) Hiwin Robot RS406-601S-H-B

MODEL		RS406
จำนวนแกนของหุ่นยนต์		4
น้ำหนักหุ่นยนต์รับได้ (kg)		1/6
ระยะที่หุ่นยนต์ทำได้มากสุด (mm)		600
ช่วงการทำงานแต่ละแกนที่หุ่นยนต์ทำได้	J1(°)	±130
	J2(°)	±150
	J2(°)	±360
	J4(mm)	200 (*Note 2)
ระยะที่หุ่นยนต์ทำได้มากสุด (mm)	J1-J2(mm)	±0.02
	J3(°)	±0.01
	J4(mm)	±0.01
รอบเวลา (s)(*Note 1)		0.45
น้ำหนักหุ่นยนต์ (kg)		22
ระดับมาตรฐานป้องกันหุ่นยนต์		IP20
คอนโทรลเลอร์หุ่นยนต์		HRC-S410

*Note

1. ขึ้นอยู่กับการเคลื่อนที่ไปมาระหว่าง แนวตั้ง 25 mm แนวนอน 300 mm
2. ออฟชั่นของแกน J4 ความยาว 300 mm และ 400 mm

---
