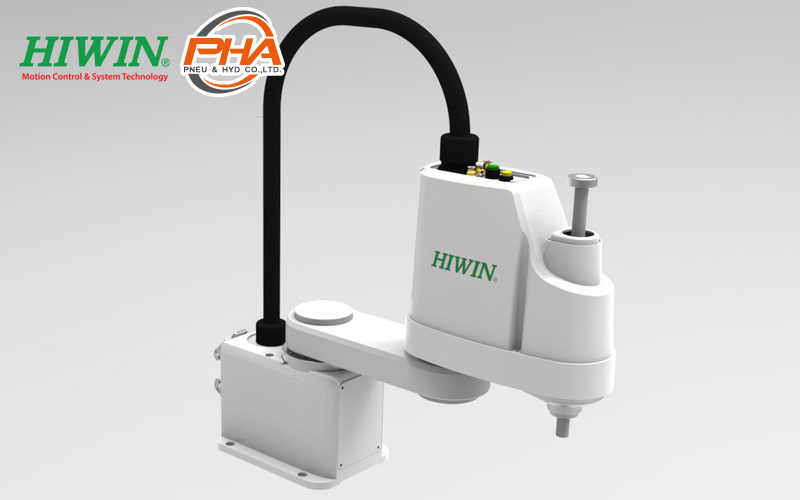

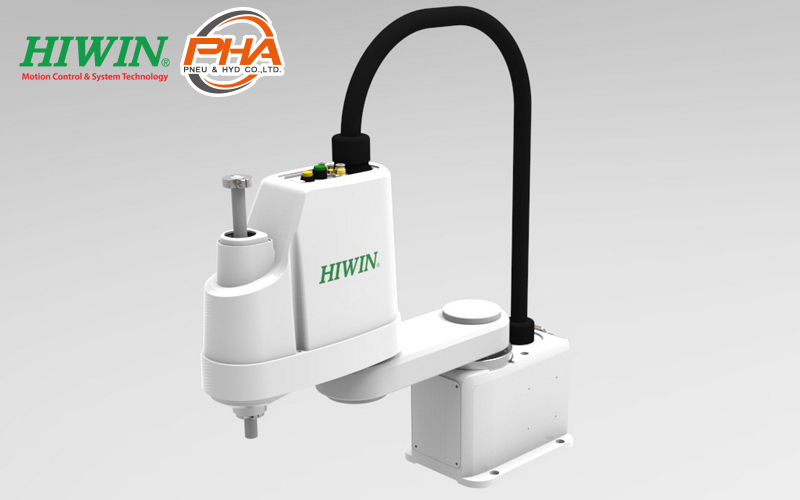

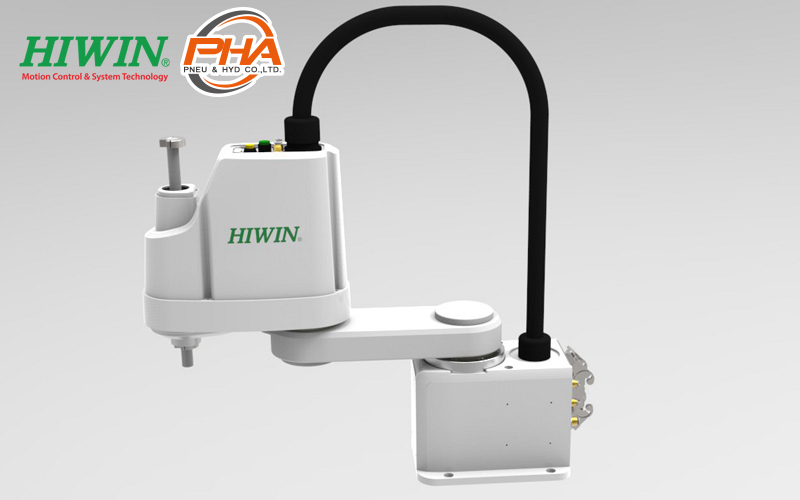

Hiwin Robot RS403-400-150-N

แขนหุ่นยนต์ไฮวิน Scara RS403 Series

Hiwin Scara Robot RS403 Series The term of SCARA, which stands for Selective Compliance Assembly Robot Arm. Human-like jointed two-link arm layout. Able to reach and take the item in the limited space. Ideal for high-speed pick-and-place and assembly. Widely used in industries such as plastics industry, automotive industry, electronics industry, pharmaceutical industry and food industry. Superior high precision and high performance.

PDF : Robot Muti-axis Scara

รายละเอียด (Detail) Hiwin Robot RS403-400-150-N

มีความแม่นยำ และยืดหยุ่นสูงสามารถเพิ่มอุปกรณ์ที่เป็นโรตารี่ที่หน้าแปลนที่อิสระในแต่ละงานได้ ใช้งานสำหรับ หยิบเข้า, หยิบออก, งานแยกชิ้นส่วน, ประกอบ ตรวจสอบชิ้นงาน

• The term of SCARA, which stands for Selective Compliance Assembly Robot Arm.
• Human-like jointed two-link arm layout.
• Able to reach and take the item in the limited space.
• Ideal for high-speed pick-and-place and assembly.
• Widely used in industries such as plastics industry, automotive industry, electronics industry, pharmaceutical industry and food industry.
• Superior high precision and high performance.
• Application : Loading/unloading, packaging, arranging, assembly, dispensing, stacking and inspection

---

ตัวอย่างการเลือกรุ่น (Code) Hiwin Robot RS403-400-150-N

• Series RS403 (IP20) : รุ่น HRC-S410 คอนโทรเลอร์หุ่นยนต์ 4 แกน 03 : น้ำหนักที่หยิบได้สูงสุด 3 kg IP20
• ระยะยืดสูงสุดที่หุ่นยนต์ทำได้ 400 : Total Arm Length 400mm
• ระยะสโต๊คของแกน 4 : 150mm
• โมเดล N : HIWIN

---

รายละเอียดทางเทคนิค (Specifications) Hiwin Robot RS403-400-150-N

MODEL		RS403
จำนวนแกนของหุ่นยนต์		4
น้ำหนักหุ่นยนต์รับได้ (kg)		1/3
ระยะที่หุ่นยนต์ทำได้มากสุด (mm)		400
ช่วงการทำงานแต่ละแกนที่หุ่นยนต์ทำได้	J1(°)	±128
	J2(°)	±130
	J2(°)	±360
	J4(mm)	150
ระยะที่หุ่นยนต์ทำได้มากสุด (mm)	J1-J2(mm)	±0.01
	J3(°)	±0.01
	J4(mm)	±0.01
รอบเวลา (s)(*Note 1)		0.42
น้ำหนักหุ่นยนต์ (kg)		16
ระดับมาตรฐานป้องกันหุ่นยนต์		IP20
คอนโทรลเลอร์หุ่นยนต์		HRC-S410

*Note 1 : ขึ้นอยู่กับการเคลื่อนที่ไปมาระหว่าง แยวตั้ง 25 mm แนวนอน 300 mm

---
