Robotic gravity Casting Alloy for Foundry Industry A01
หุ่นยนต์ gravity Casting Alloy for Foundry Industry A01
Robotic gravity Casting Alloy for Foundry Industry A01 เหมาะสำหรับโรงงานอุตสาหกรรมลูกค้าที่มีโรงหล่อ สภาพหน้างานมีอุณหภูมิสูงและอันตราย มีฝุ่นละอองหรือพนักงานต้องใส่ชุดกันความร้อนและต้องดื่มน้ำคายความร้อน อาจทำให้เกิดความเสี่ยงในทำงานของพนักงานหรือสร้างโรงงานใหม่ต้องการปรับเปลี่ยน ต้องการลดต้นทุนและเพิ่ม productivity ระบบให้มีความเป็นระบบอัตโนมัติมากยิ่งขึ้น
-

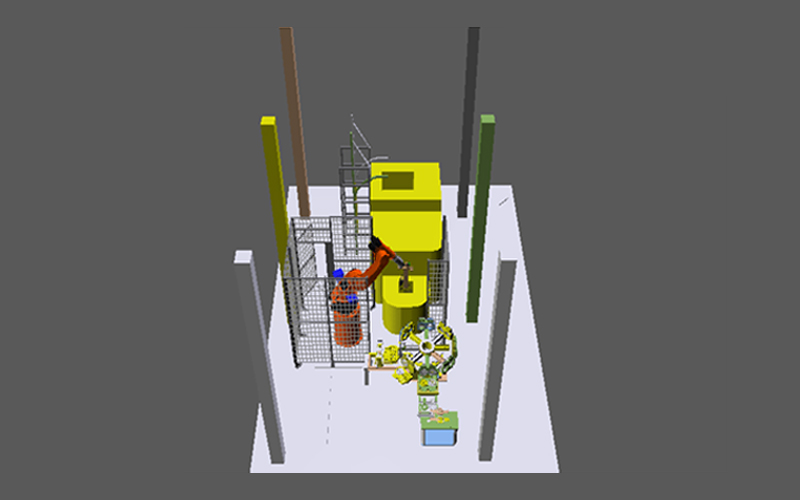

Robotic gravity Casting Alloy for Foundry Industry A01 (1)
-

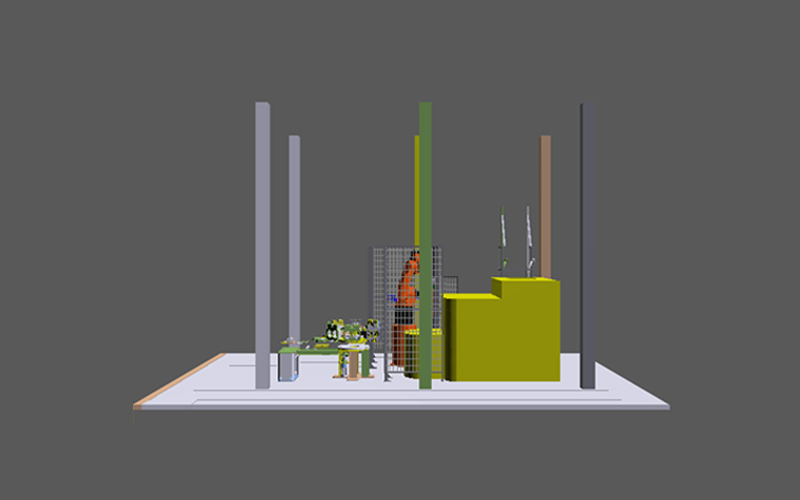

Robotic gravity Casting Alloy for Foundry Industry A01 (2)
-

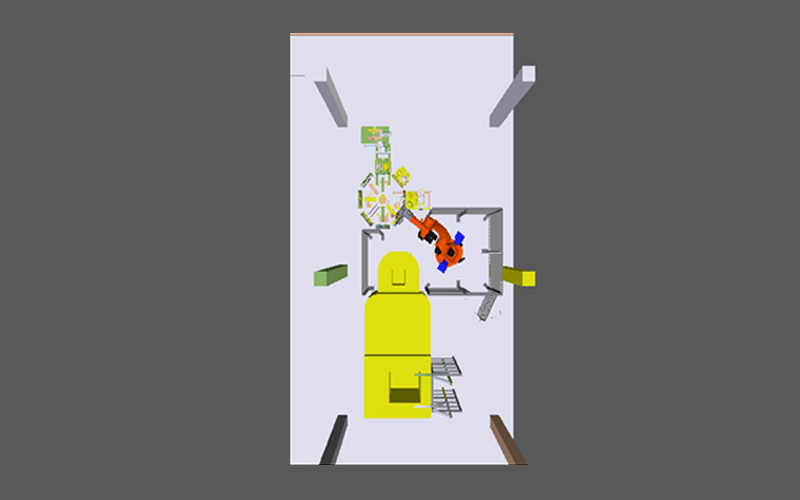

Robotic gravity Casting Alloy for Foundry Industry A01 (3)
รายละเอียด (Detail) Robotic Casting A01
Robotic gravity Casting Alloy for Foundry Industry A01 เป็นอีกตัวอย่างการนำหุ่นยนต์ไปใช้ในงาน ตักน้ำหล่อจากเตาหลอมที่มีอุณหภูมิสูงไปเทหล่อในแม่พิมพ์ที่เป็นชุด Rotary Table และหมุนไป Station ต่อไปให้เพื่อให้สามารถ Set ตัวของชิ้นงาน เช่น ชิ้นงานที่เป็นเหล็ก, part รถยนต์, อะลูมิเนียม, โลหะผสม, Ingot เป็นต้น เราออกแบบ Gripper ให้เหมาะกับหุ่นยนต์ที่ต้องตักน้ำ หล่อให้ไปเทลงแม่พิมพ์ด้วยหลักการกระบวยตักน้ำ Robot สามารถทำงานตลอดทั้งวันโดยไม่ต้องมีพนักงานคอยอยู่ดูแลตามกระบวนการผลิตที่ผลิตตลอดเวลา ด้วยระยะแขนของหุ่นยนต์สามารถวางชิ้นงานได้หลายที่ขึ้นอยู่กับรูปแบบของชิ้นงานที่จะต้องตัก ทางลูกค้าสามารถต่อไลน์ให้มีความต่อเนื่องโดยการเพิ่มสายพานลำเลียงเข้าไปใน process ลำเลียงไป process ต่อไปเป็นต้นเราจะมีระบบ Safety fence ป้องกันการทำงานคนเข้าไปในพื้นที่การทำงาน และระบบ UPS กันไฟฟ้าดับ Robot จะไปเคลื่อนที่ออกจากหน้าเตาหลอมในชุด Rotary Table สามารถออกแบบให้ทำการตัดเฉยชิ้นงานที่เป็นส่วนเกินให้ออกไปได้ด้วย
รายละเอียดทางเทคนิค (Specifications) Robotic Casting A01
| MODEL | Robotic gravity Casting Alloy for Foundry Industry A01 |
|---|---|
| Product feed in | 1 In/out |
| Part Capacity | 10 - 50 kg |
| Speed about | 4 - 6 cycle/min ขึ้นอยู่กับ cycle time ของเครื่อง |
| Robot and Gripper add Asix 7 Ac servo | |
| Table end line for support gripper | |
| Rotary table Stacker move in/out | |
| Linear Slide Base robot | |
| Safety fence | |
| Control eletrical PLC Equipment and Robot | |
| Ac servo Axis 7 Integra robot | |
| Cooling System | |
