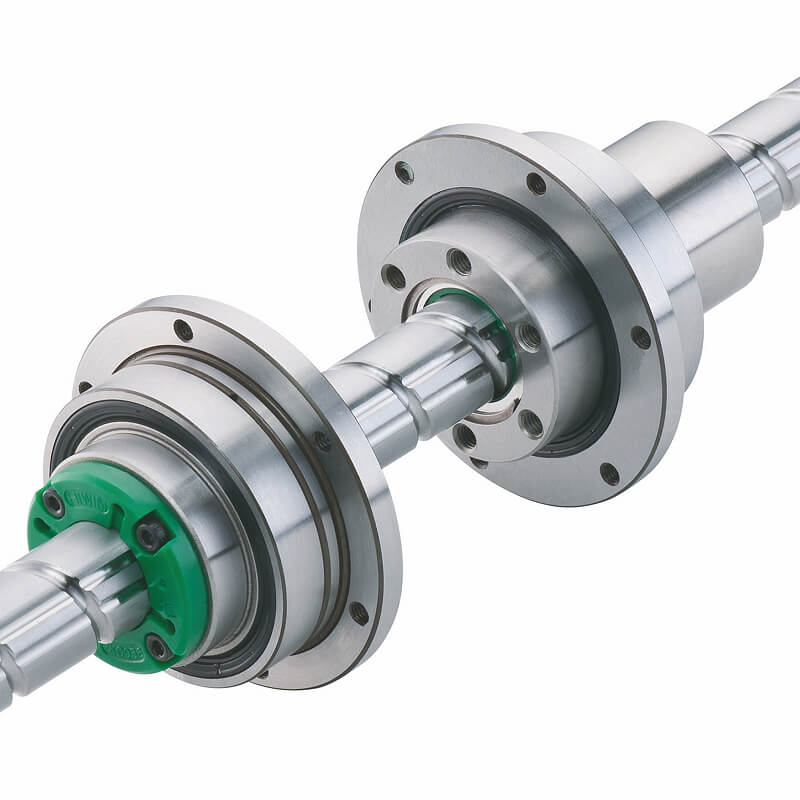

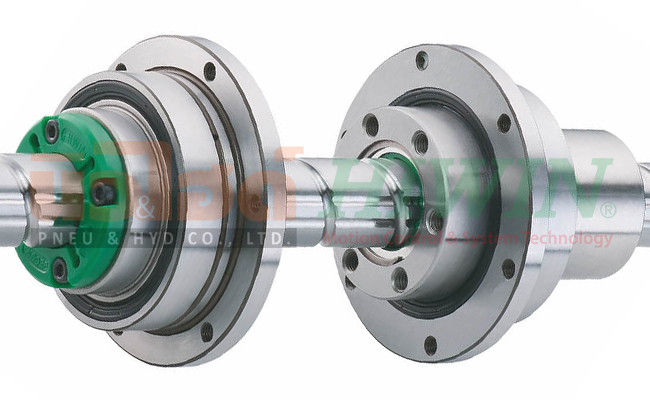

HIWIN Ball Spline
บอลสกรู Spline แบบ FBR

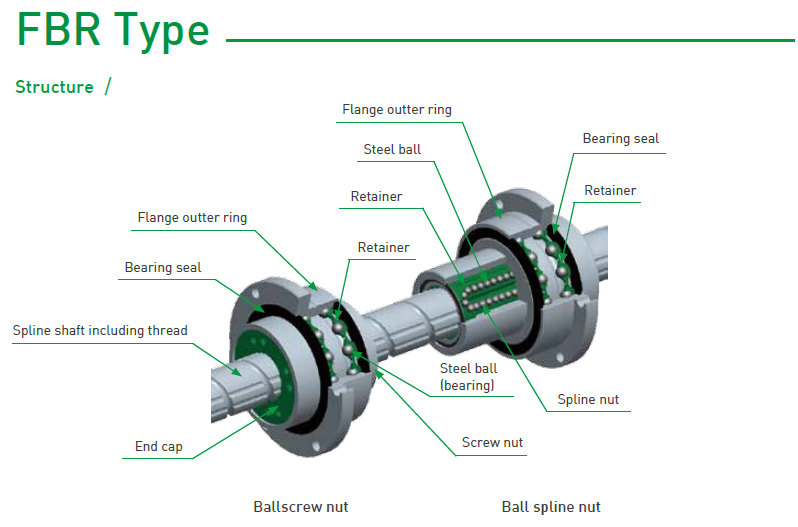

Ball Spline เป็นชิ้นส่วนที่เคลื่อนที่โดยใช้เม็ดลูกปืนบังคับการเคลื่อนที่โดยหลักแล้วจะประกอบไปด้วย ตัวนัท, เพลาสกรู, แผ่นกั้นเม็ดลูกปืน เม็ดลูกปืนจะเคลื่อนที่ระหว่างตัวนัทและสกรูซึ่งเม็ดลูกปืนจะหมุนวนอยู่ภายในจะทำให้ตัวนัทเคลื่อนที่เชิงเส้นไปตามความยาวของเพลาสกรูด้วยความแม่นยำสูง เม็ดลูกปืนภายในจะมีจุดสัมผัสรับแรงเป็นชนิด angular ซึ่งจะสามารถรับแรงได้ดีในขณะที่มีรูปร่างกระทัดรัด
ในตัว Ball Spline จะมีเม็ดลูกปืนที่มีแผ่นกั้นเม็ดลูกปืนจำนวน 3 ชุด ในขณะที่ลูกปืนทั้งหมดจะประกอบให้หันหน้าชนกัน แผ่นกั้นเม็ดลูกปืนออกแบบมาให้สามารถเคลื่อนที่ด้วยความเร็วสูงได้, รองรับอัตราเร่งและอัตราหน่วงและป้องกันเม็ดลูกปืนไม่ให้หลุดออกมาแม้กระทั่งเอาตัวนัทออกจากเพลา
รายละเอียด (Details) HIWIN Ball Spline - FRB Type

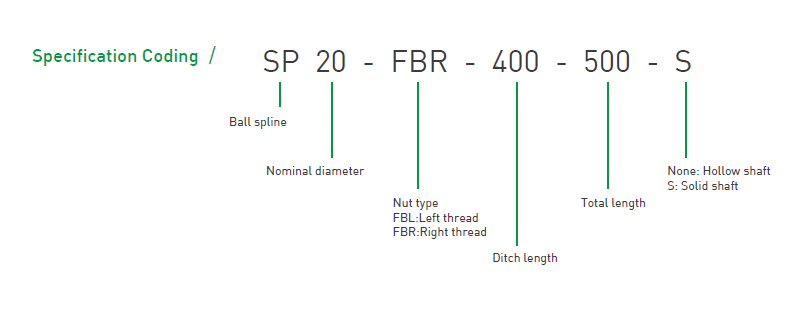

ตัวอย่าง Code HIWIN Ball Spline - FRB Type
- การส่งแรงบิด
- เม็ดลูกปืนที่เคลื่อนที่บนเพลาส่งผลให้เกิดการเคลื่อนที่ระหว่าง ตัวนัทและเพลาซึ่งจะทำให้เกิดการส่งแรงบิด
- โครงสร้างการรวมชิ้นส่วนเข้าด้วยกัน
- การรวมตัวนัทและลูกปืนของ Ball Spline จำทำให้สามารถทำงานที่ต้องการความแม่นยำสูงในขณะที่มีชิ้นส่วนที่มีขนาดเล็ก
- การติดตั้งง่าย
- ด้วยการออกแบบแผ่นกั้นเม็ดลูกปืนที่เหมาะสม ตัวนัทสามารถเคลื่อนที่ออกจากตัวเพลาได้โดยที่เม็ดลูกปืนไม่หลุดออกมา
- เส้นทางของการหล่อลื่น
- เส้นทางในการหล่อลื่นที่เหมาะสมจะทำให้จาระบีสามารถเข้าถึงร่องเม็ดลูกปืนได้โดยตรงทำให้ช่วยเพิ่มอายุการใช้งาน

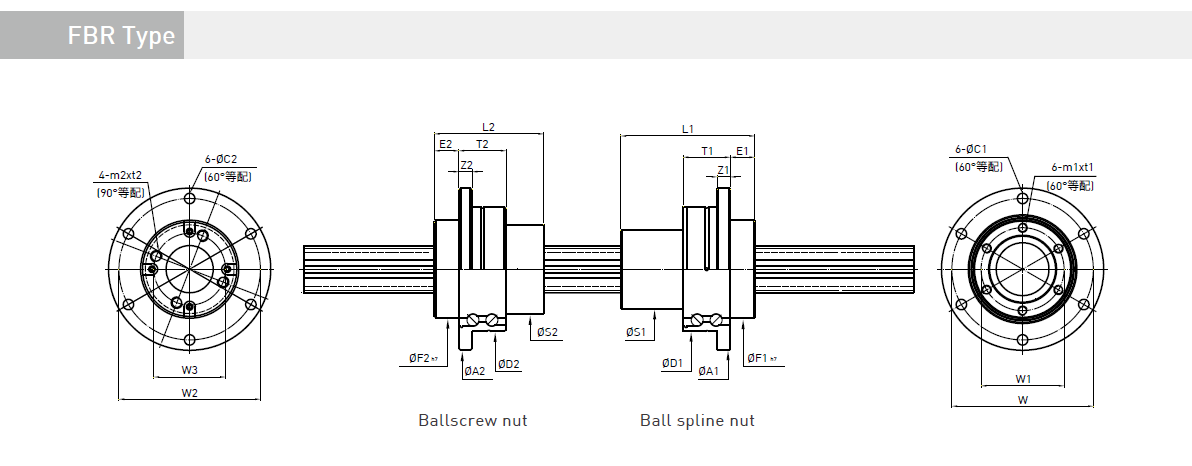

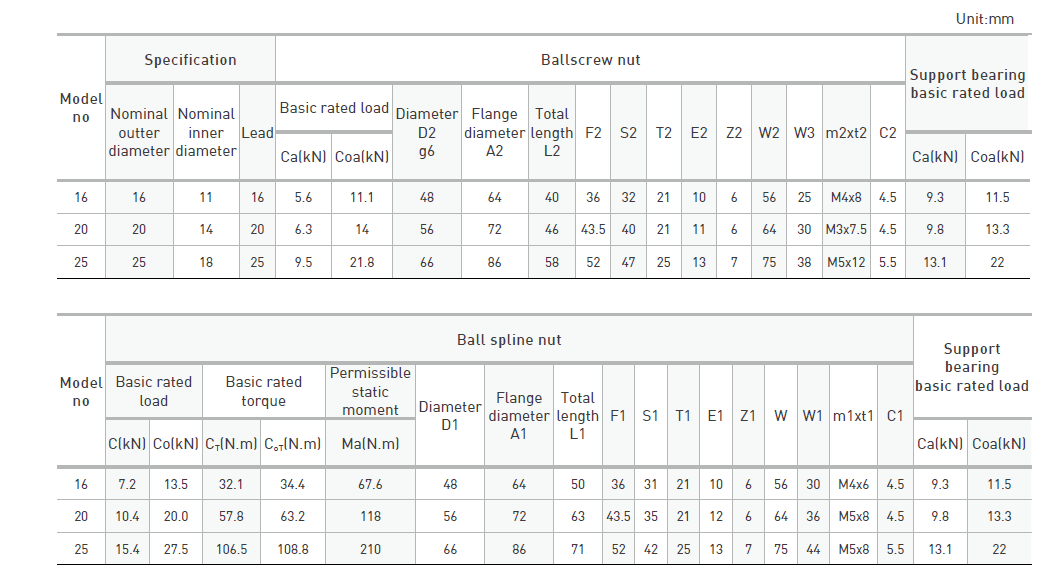

รายละเอียดทางเทคนิค (Specifications) HIWIN Ball Spline - FBR Type

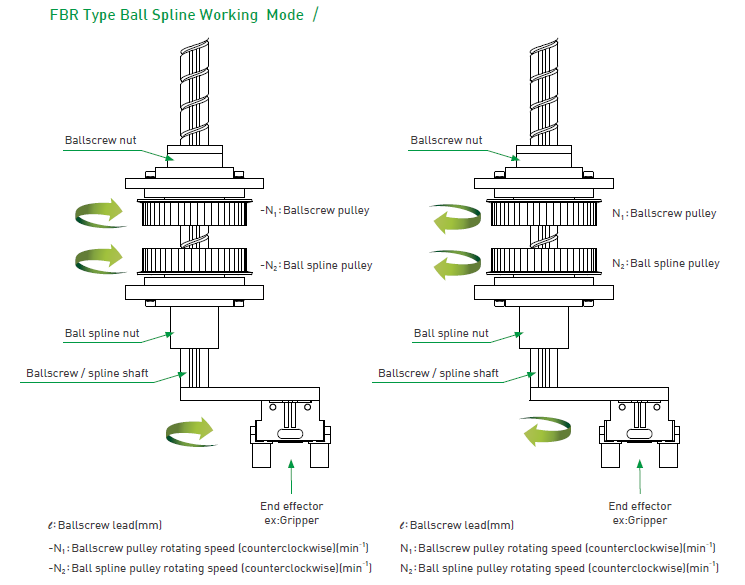

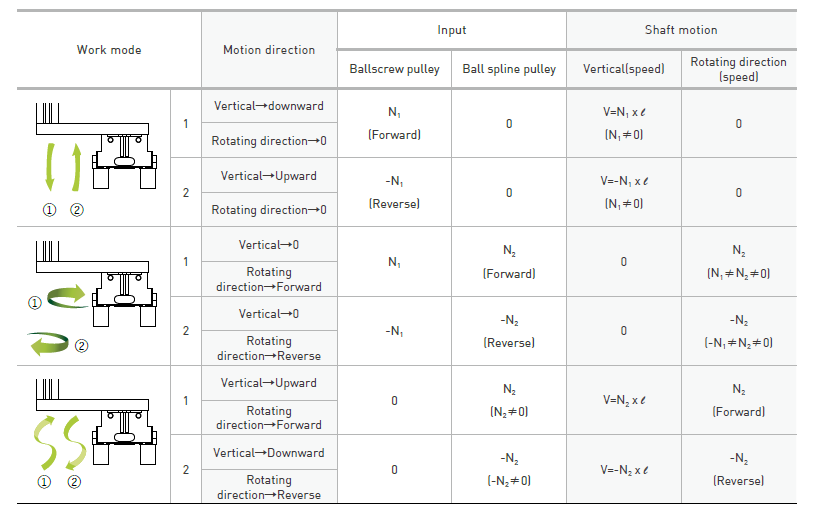

การทำงาน (Working) HIWIN Ball Spline - FBR Type
